Seleção de Copo de Sucção: Encaixe da Tubulação, Diâmetro Interno e Dever de Operação

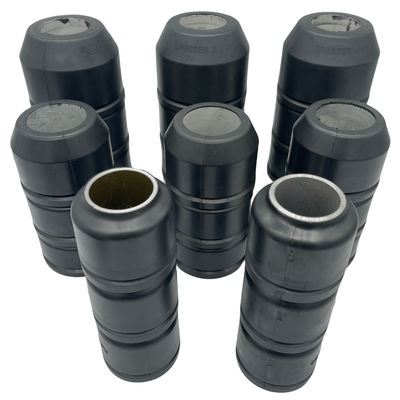

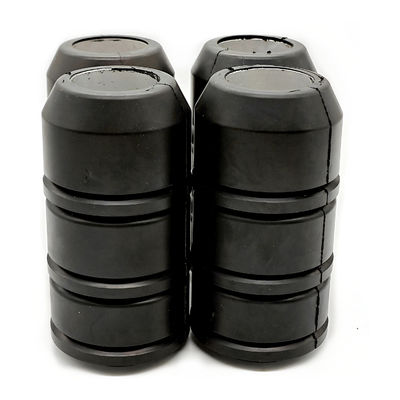

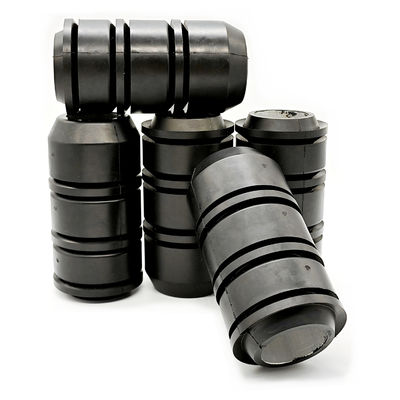

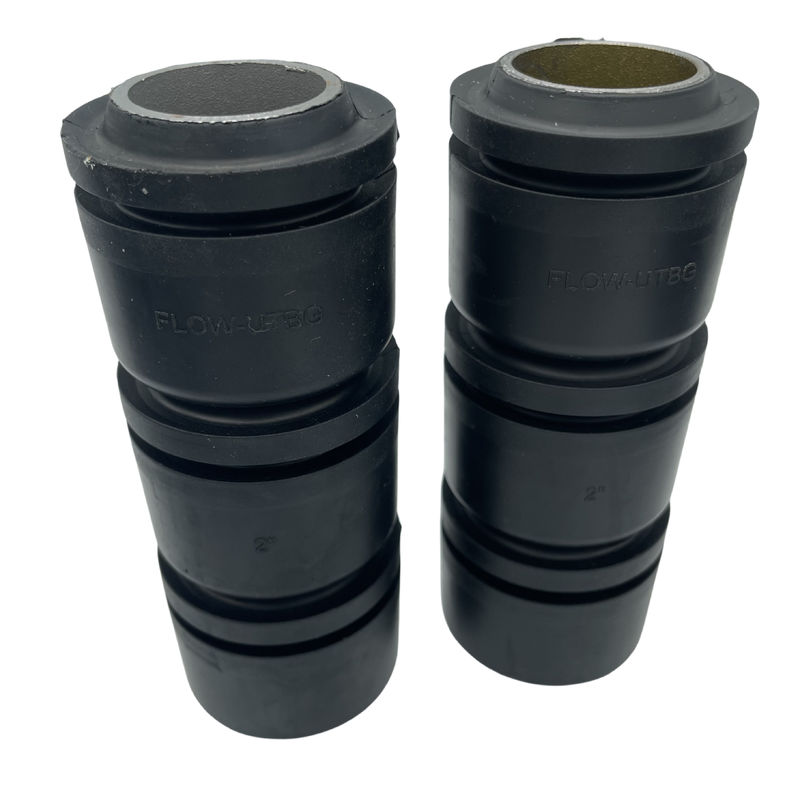

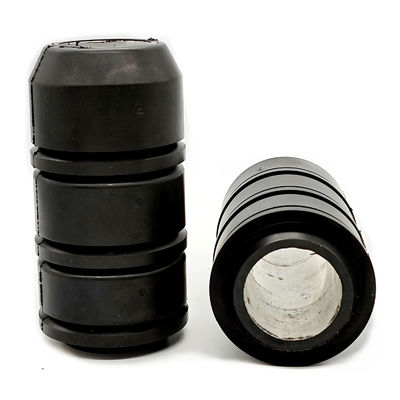

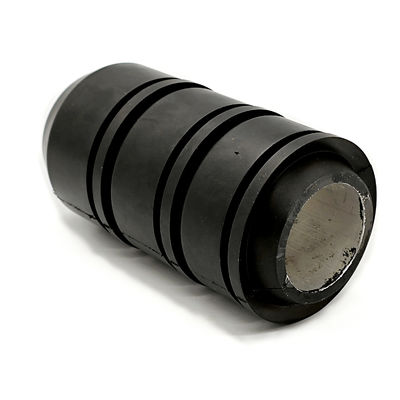

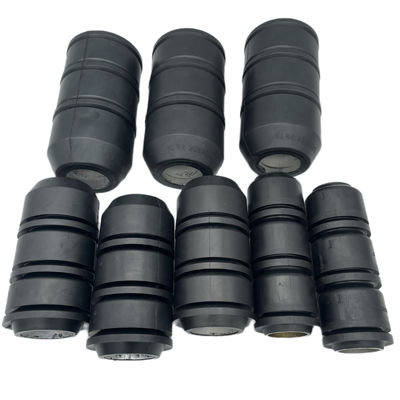

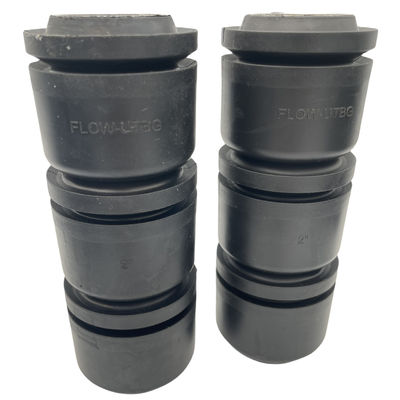

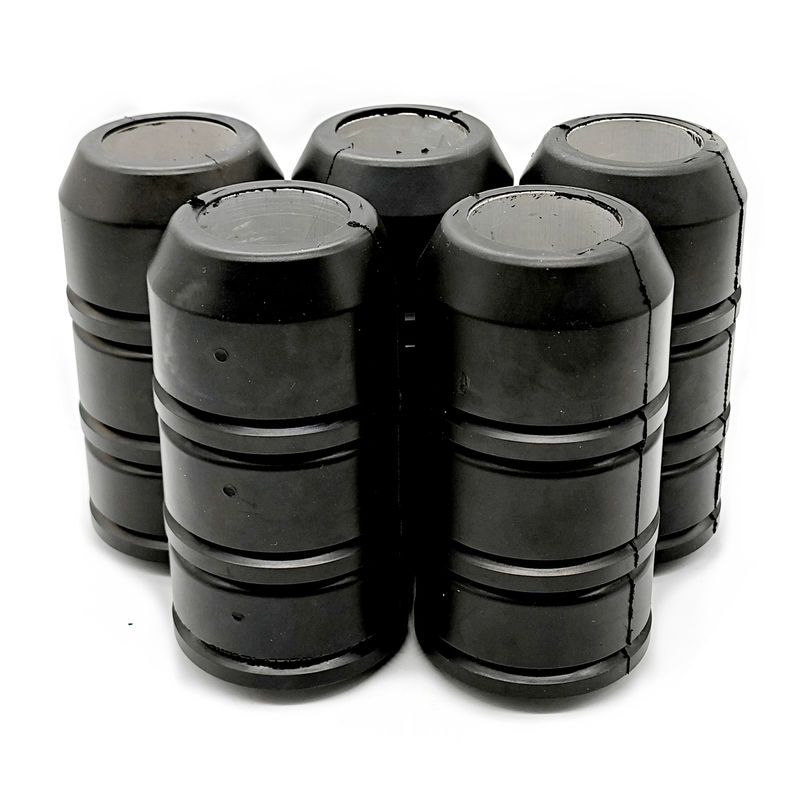

A Royal Way fornece copos de sucção de borracha para operações de sucção em campos de petróleo definidas pelo equipamento. Selecione o perfil do copo, o diâmetro externo e o diâmetro interno da bucha para a tubulação e o mandril. Consultas sobre compostos NBR ou FKM exigem a revisão do fluido e das temperaturas reais; o copo sozinho não tem uma classificação de pressão de trabalho independente de 10.000 psi.
A gama existente introduz perfis de copos de sucção TA, V e outros com diferentes arranjos de carga e suporte. Selecione o design exato para a ferramenta e as condições de operação. Não infira a intercambialidade ou a capacidade de elevação de uma descrição geral de serviço pesado.
As referências de tubulação nominais existentes incluem 2 3/8, 2 7/8, 3 1/2 e 4 1/2 polegadas. Confirme o diâmetro interno da tubulação, a condição de deriva, o diâmetro externo do copo e o ajuste do mandril antes de fazer o pedido. A tabela abaixo mantém as dimensões originais do catálogo; verifique a linha selecionada em relação ao desenho aprovado da ferramenta.
Dimensões do Copo de Sucção: Referência de Tubulação Separada, OD do Copo e Diâmetro Interno do Núcleo
Escolha primeiro a linha de tubulação nominal, depois confirme o OD real do copo e o diâmetro interno do mandril. Na tabela retida, uma referência de tubulação de 2-7/8 polegadas é emparelhada com um OD de copo de 2,431 polegadas e um ID de copo de 1,370 polegadas; estas são medidas diferentes. Não use o OD da tubulação como o diâmetro do copo de borracha.
Forneça o desenho da ferramenta, o diâmetro interno da tubulação, o material do núcleo, a altura do copo e o grau do composto com o pedido. Confirme a composição do fluido, as temperaturas, as condições de areia e o dever permitido da ferramenta. Especifique as dimensões do catálogo selecionadas e as tolerâncias necessárias no desenho aprovado do copo.
| Referência nominal original da tubulação (polegada) |
Núcleo e Descrição |
OD do copo do catálogo (polegada) |
ID do copo do catálogo (polegada) |
| 2-3/8" (2") |
Copo de Sucção com Núcleo de Alumínio |
1.992" |
1.120" |
| 2-3/8" (2") |
Copo de Sucção com Núcleo de Aço |
1.992" |
1.120" |
| 2-7/8" (2-1/2") |
Copo de Sucção com Núcleo de Alumínio |
2.431" |
1.370" |
| 2-7/8" (2-1/2") |
Copo de Sucção com Núcleo de Aço |
2.431" |
1.370" |
| 3-1/2" (3") |
Copo de Sucção com Núcleo de Alumínio |
2.985" |
1.370" |
| 3-1/2" (3") |
Copo de Sucção com Núcleo de Aço |
2.985" |
1.370" |
Consultas de copos de reposição podem ser discutidas a partir do perfil necessário e do desenho aprovado. Especifique o grau de nitrilo ou outro composto e a exposição real ao fluido. As referências de perfil não implicam fabricação de marca original ou compatibilidade universal.
Tipos disponíveis de copos de sucção:
Estilo TA
O TA é descrito na gama existente como um copo de carga média em torno de uma bucha de aço ou alumínio. Confirme o material específico do núcleo, o perfil do copo e o diâmetro interno do mandril para o tamanho selecionado. A adequação da carga e o desempenho do composto dependem da configuração aprovada da ferramenta e das condições de operação.
Estilo V:
A descrição da série V existente abrange perfis de lábios totalmente de borracha para consultas de fluidos com areia. A contagem de copos, o comportamento dos lábios e os limites de carga devem seguir as instruções do fabricante da ferramenta. Revise o composto selecionado para condições de fluido, temperatura e desgaste em vez de atribuir resistência química universal.
Estilo TUF:
A descrição do estilo TUF refere-se a um perfil de copo reforçado internamente. Confirme o reforço, as dimensões e os requisitos de carga em relação ao desenho da ferramenta. A adequação para poços quentes ou tubulações ásperas requer a revisão do composto real e da condição da tubulação.
Estilo NUF:
A descrição do estilo NUF refere-se a um copo de borracha de carga pesada com um arranjo de bucha de aço ou alumínio. Especifique o perfil exato, o material do núcleo, as dimensões e o dever aprovado da ferramenta. Uma descrição de carga pesada não estabelece uma classificação de pressão ou capacidade de elevação.
| Nome da Peça |
Estilo MV, Estilo TA, Estilo TUF, Estilo NUF e Estilo V |
|
Ambiente
|
petróleo, gás, condensado de gás
|
|
Material Disponível
|
Composto e construção do núcleo pelo desenho do copo selecionado; revisar fluido e temperaturas
|
Outros produtos de borracha relacionados:
Embalagem e envio:
- Expresso: S.F., DHL, UPS, TNT, FedEx etc., para pedidos urgentes e pequenos.
- Envio aéreo: de aeroporto para aeroporto ou de aeroporto para porta.
- Envio marítimo: adequado para mercadorias a granel. Levará mais tempo do que o envio aéreo.
Documentos de gestão de qualidade e inspeção:
A Shanghai Qinuo fornece consultas de peças de borracha para campos de petróleo sob Royal Way e SHQN. Operamos um sistema de gestão de qualidade ISO 9001. Para copos de sucção, concorde com a revisão do desenho, o composto, o material do núcleo e os requisitos de inspeção dimensional. Confirme a disponibilidade de ferramentas, produção e entrega com a cotação.
Vista do canto do molde para as peças de borracha:
FAQ:
P. Por que escolher a indústria Qinuo?
Nós fornecemos a eles um serviço completo de P&D à produção para satisfazer suas necessidades de personalização.
Confirme a embalagem final, o destino e o cronograma de despacho com a cotação. As opções de envio dependem do tamanho do pedido e da rota.
P. Qual é a sua vantagem?
- Possui cadeia de suprimentos de apoio sólida e madura
- Custos de moldes mais baixos
- Alta eficiência de capacidade de desenvolvimento e design e curto tempo de processo.
- Custo-benefício e boa atitude de serviço.
- Equipe de vendas de exportação mais profissional, que conhece muito bem o processamento de borracha.
P. Você é fabricante ou empresa comercial?
Somos fabricantes. Nossa fábrica está localizada no Distrito de Haimen, Cidade de Nantong, Província de Jiangsu.
P. O que deve ser especificado para uma inspeção de copo de sucção?
Especifique o perfil do copo, diâmetro externo, diâmetro interno do núcleo, altura e material do núcleo no desenho. Concorde com o grau do composto, tolerância de dureza e critérios de inspeção para o copo selecionado e a configuração da ferramenta.
P. Posso obter algumas amostras?
Pergunte sobre a disponibilidade de amostras para o perfil do copo, tamanho, composto e material do núcleo especificados. Concorde com a quantidade de amostras, requisitos de inspeção, preço e arranjos de envio com a cotação.
P. Você pode produzir produtos OEM?
Sim, podemos produzir por suas amostras ou desenhos 3D. Podemos construir os moldes e gabaritos.
