Introdução do produto

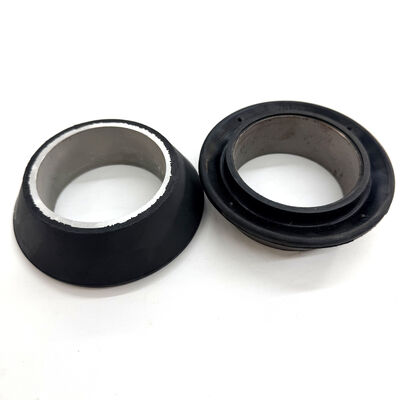

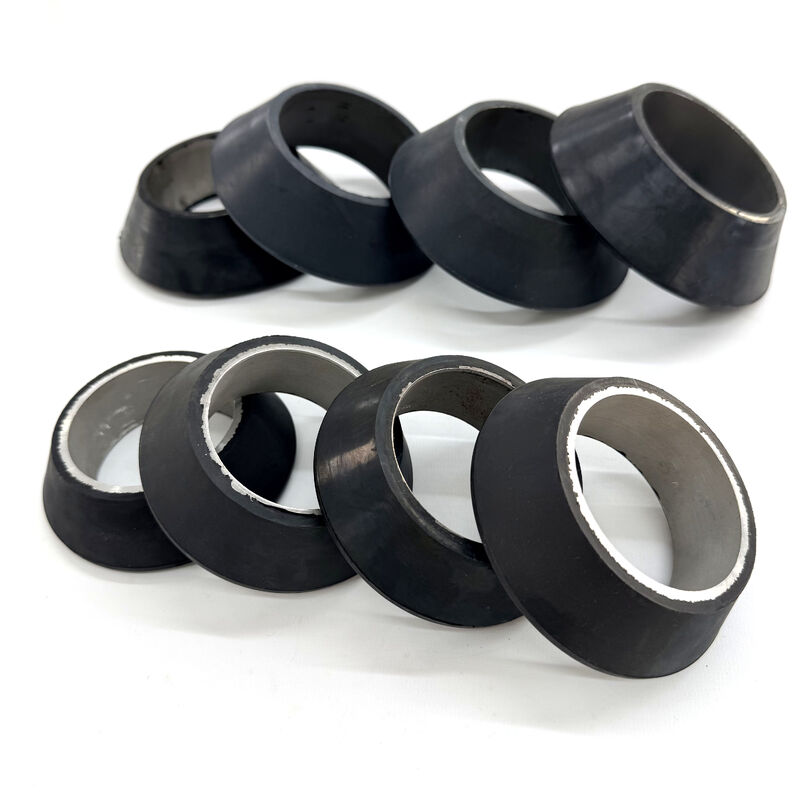

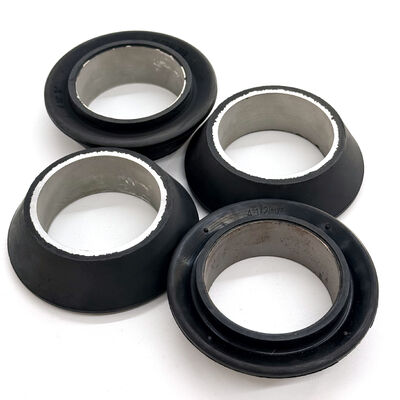

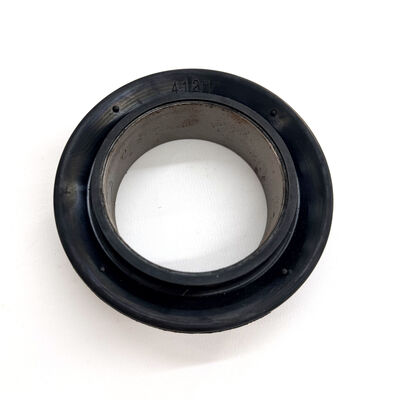

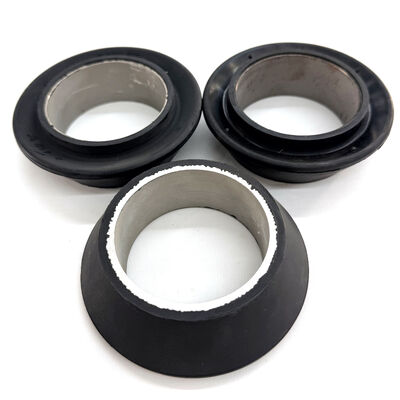

O Copo de Cotonete Estilo V de 4,5 polegadas é uma ferramenta versátil e altamente flexível projetada para recuperação de fluidos de carga leve a média em revestimentos e tubos de grande diâmetro. Conhecido por seu design acionado por fluido, o copo estilo V apresenta um lábio de vedação responsivo que se expande sob pressão hidrostática mínima. Este modelo foi projetado especificamente para poços contendo areia, lodo ou outros sólidos suspensos, pois seu perfil flexível pode desviar efetivamente dos detritos durante a operação, mantendo uma vedação consistente durante a elevação. A inserção reforçada de aço integrada fornece a estabilidade de base necessária para diâmetros de 4,5 polegadas sem comprometer a flexibilidade do lábio.
Especificações Técnicas
Tamanho nominal: 4,5 polegadas
Estilo da Copa:Tipo V (carga leve a média)
Tipo de atuação:Lábio Flexível Acionado por Fluido
Reforço:Inserção de base reforçada com aço
Material:Nitrilo Premium Resistente à Abrasão (NBR)
Adequação de carga de fluido:Leve a Médio
|
Nome. DE (polegada)
|
Núcleo e Descrição
|
Copo OD
|
ID da Copa
|
|
1.900" (1-1/2")
|
Copo de cotonete com núcleo de aço
|
1.530"
|
0,902"
|
|
2-3/8" (2")
|
Copo de cotonete com núcleo de aço
|
1.980"
|
1.120"
|
|
2-7/8" (2-1/2")
|
Copo de cotonete com núcleo de aço
|
2.410"
|
1.334"
|
|
3.850"
|
Copo de cotonete com núcleo de aço
|
3.850"
|
2.495"
|
|
3.900"
|
Copo de cotonete com núcleo de aço
|
3.900"
|
2.495"
|
|
4-1/2"
|
Copo de cotonete com núcleo de aço
|
4.062"
|
2.495"
|
|
4.610"
|
Copo de cotonete com núcleo de aço
|
4.610"
|
2.495"
|
|
4.720"
|
Copo de cotonete com núcleo de aço
|
4.720"
|
2.495"
|
|
4.850"
|
Copo de cotonete com núcleo de aço
|
4.850"
|
2.495"
|
|
5-1/2"
|
Copo de cotonete com núcleo de aço
|
4.970"
|
2.495"
|
|
7"
|
Copo de cotonete com núcleo de aço
|
6.450"
|
3.500"
|
|
4-1/2"
|
Núcleo de aço, copo de cotonete para serviços pesados
|
4.062"
|
2.495"
|
Principais recursos e vantagens de engenharia
1. Tolerância superior a areia e detritos: A borda fina e flexível do copo estilo V é excepcionalmente eficaz em fluidos carregados de areia. Ele permite que o copo passe por partículas e acúmulos de incrustações que podem danificar copos mais rígidos e de carga pesada.
2. Vedação Acionada por Fluido: A geometria em forma de V garante que o lábio de vedação seja forçado contra a parede do revestimento pelo peso da coluna de fluido. Este design permite uma vedação positiva mesmo com níveis de fluido mais baixos ou cargas mais leves.
3. Inserto de aço para estabilidade da base: No tamanho de 4,5 polegadas, o inserto de aço é fundamental para manter a integridade estrutural da base do copo no mandril, evitando a extrusão e permitindo que o lábio superior permaneça altamente flexível.
4. Facilidade de descida: Devido ao seu perfil flexível, o copo tipo V experimenta menos resistência durante a descida, permitindo tempos de viagem mais rápidos em operações de manutenção de poços.
Todos os tipos disponíveis de copos de cotonete
Estilo TA: TA é um cotonete de carga média construído em torno de uma bucha de aço ou alumínio para uso na maioria dos tamanhos de tubos ou tubos de perfuração. Quando sob carga, ele se comprimirá para formar uma massa sólida de borracha para máxima capacidade de elevação e mínimo desgaste. Fabricados a partir de um composto de borracha recentemente desenvolvido, esses copos oferecem aos nossos clientes um produto norte-americano de alta qualidade. Nosso composto especial Frac Fluid foi desenvolvido para oferecer o máximo em durabilidade e desempenho. Esses Frac Swab Cups são projetados para funcionar nas condições mais difíceis.
Estilo MV: Shanghai Qinuo oferece o popular copo de cotonete MV de perfil Guiberson* em composto de borracha nitrílica e fluido de fraturamento. O copo possui uma bucha de alumínio ou aço com múltiplas bordas voltadas para cima que permite passar por locais apertados e controlar a quantidade de carga. É muito eficiente em fluidos com areia suspensa.
Estilo V: Shanghai Qinuo carrega o Copo de Cotonete Série V em um copo de borracha para serviços leves e pesados, adequado para uso em fluidos com altas concentrações de areia suspensa. Os lábios virados para cima passam facilmente por locais apertados e invertem para descarregar cargas excessivas. O número de xícaras utilizadas varia de acordo com as condições.
Nosso composto especial Frac Fluid possui excelente resistência à abrasão, alta resistência à tração e excelente resistência ao ataque químico.
Estilo TUF: O design do copo GE-TUF, com seu reforço interno de metal que mantém o formato do copo, torna-o uma excelente escolha para poços quentes profundos ou tubos e revestimentos ásperos e corroídos. Forte o suficiente para cargas pesadas, sua flexibilidade também permite trabalhar em situações de carga leve.
Estilo NUF: O GE-NUF é um copo de borracha para carga pesada que fornece capacidade máxima de levantamento. Colado a buchas padrão de aço ou alumínio e disponível em uma ampla variedade de tamanhos, este copo é uma boa escolha para aplicações em poços profundos. Este copo foi projetado para alto desempenho e cargas pesadas. Feito com nosso composto especial Frac Fluid, ele terá desempenho nas condições mais difíceis.
Por que fazer parceria com nossa equipe de engenharia?
Padrões de Qualidade ISO 9001:2015: Nossas instalações operam sob um rigoroso Sistema de Gestão de Qualidade, garantindo repetibilidade em execuções de produção de alto volume.
Ferramentas e projetos internos: Nossos engenheiros auxiliam no projeto para fabricação (DFM), ajudando a refinar a geometria das peças para reduzir custos e melhorar o desempenho.
Perguntas frequentes
Pergunta: Por que devo escolher um copo tipo V em vez de um tipo RTL para caixa de 4,5 polegadas?
Resposta: Escolha o tipo V se você estiver lidando com cargas leves de fluidos ou se o poço contiver areia e detritos. O RTL é um copo para carga pesada com borda rígida, enquanto o tipo V é projetado para flexibilidade e tolerância a detritos.
Question: Qual é o papel da inserção de aço neste copo de carga leve?
Answer: A inserção de aço fornece uma base rígida para a base do copo. Em tamanhos maiores de 4,5 polegadas, esse reforço é necessário para manter o copo preso no ressalto do mandril sob pressão hidrostática.
Pergunta: O material NBR é resistente ao petróleo bruto?
Resposta: Sim, o composto de nitrila (NBR) de alto grau é formulado especificamente para excelente resistência ao petróleo bruto, diesel e à maioria dos hidrocarbonetos de campos petrolíferos.
