Introdução ao produto

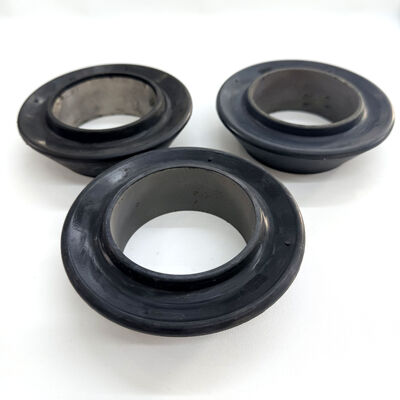

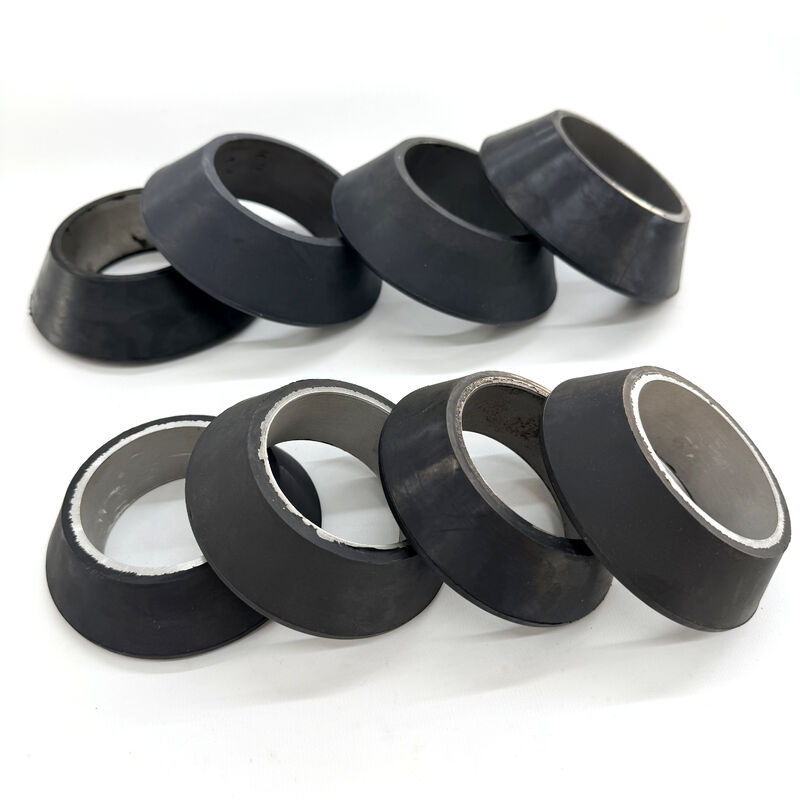

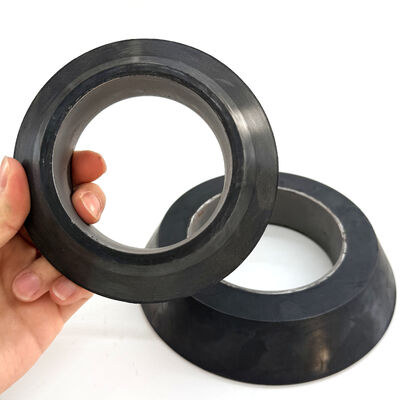

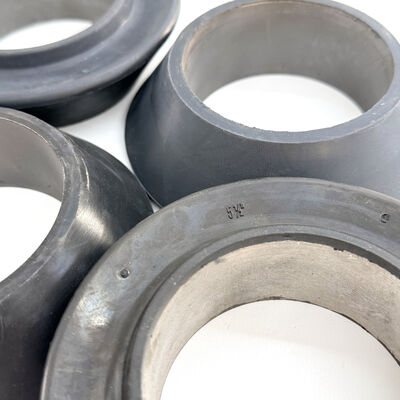

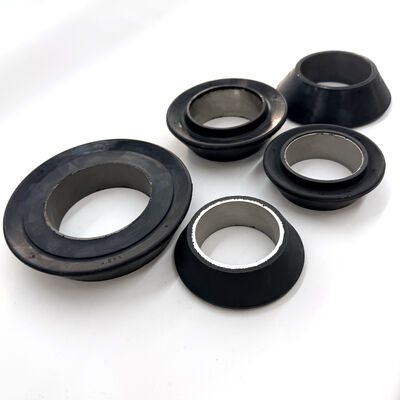

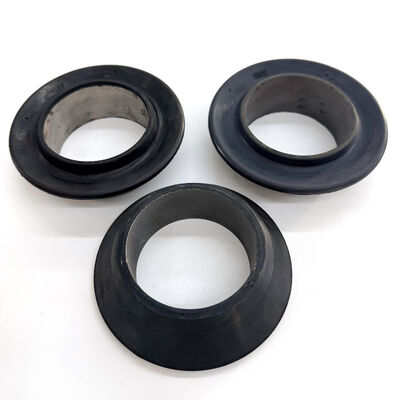

A Professional 5 1/2 polegadas V Style Swab Cup é uma solução de poço projetada especificamente para recuperação de fluido de carga leve em operações de revestimento e tubulação de grande diâmetro.Este modelo utiliza um lábio de vedação acionado por fluido que se expande para fora à medida que a pressão hidrostática aumentaA sua principal vantagem reside na sua arquitetura empilhável. allowing operators to customize the tool string by mounting multiple cups on a single mandrel to achieve the desired lifting capacity while maintaining the flexibility required for aging or rough wellbores.
Especificações técnicas
| Tamanho nominal |
5 1/2 polegadas |
| Estilo |
Tipo V (lábio flexível) |
| Tipo de accionamento |
Acionados por fluido |
| Reforço |
Instalação de base reforçada com aço |
| Materiais |
Nitril de alta qualidade (NBR) |
Características essenciais e vantagens da engenharia
1. Tolerância superior a detritos e areia: O design flexível de lábio fino permite que o V-cup ignore areia e escala durante a corrida para baixo e veda efetivamente as partículas durante o elevador.
2. Otimizado para cargas leves: projetado especificamente para colunas de fluidos baixos onde copos pesados podem não alcançar uma vedação completa.A forma em V garante a expansão máxima mesmo sob pressão hidrostática mínima.
3. Velocidade de descida de ferramentas melhorada: o perfil aerodinâmico em V reduz a resistência durante a descida, permitindo tempos de viagem mais rápidos e aumentando a eficiência operacional geral.
4Fundação reforçada de aço: O modelo de 5 1/2 polegadas inclui uma base de aço para evitar que o elastômer se deforme ou extruda sobre o ombro do mandril durante o traço para cima.
5. Empilhável para carga versatilidade: Embora projetados para cargas leves, estes copos podem ser empilhados em grupos de 4 a 8 para lidar com volumes médios de fluido,distribuição da pressão em várias superfícies de vedação.
|
N.O.D. ( polegadas)
|
Núcleo e Descrição
|
Dose excessiva de copo
|
Identificador da taça
|
|
1.900" ( 1-1/2")
|
Copo de esfregaço de núcleo de aço
|
1.530"
|
0.902 "
|
|
2 a 3/8" (2" ")
|
Copo de esfregaço de núcleo de aço
|
1.980"
|
1.120"
|
|
2-7/8" (2-1/2")
|
Copo de esfregaço de núcleo de aço
|
2.410"
|
1.334"
|
|
3.850"
|
Copo de esfregaço de núcleo de aço
|
3.850"
|
2.495"
|
|
3.900"
|
Copo de esfregaço de núcleo de aço
|
3.900"
|
2.495"
|
|
4-1/2"
|
Copo de esfregaço de núcleo de aço
|
4.062"
|
2.495"
|
|
4.610"
|
Copo de esfregaço de núcleo de aço
|
4.610"
|
2.495"
|
|
4.720"
|
Copo de esfregaço de núcleo de aço
|
4.720"
|
2.495"
|
|
4.850"
|
Copo de esfregaço de núcleo de aço
|
4.850"
|
2.495"
|
|
5-1/2"
|
Copo de esfregaço de núcleo de aço
|
4.970"
|
2.495"
|
|
7"
|
Copo de esfregaço de núcleo de aço
|
6.450"
|
3.500"
|
|
4-1/2"
|
Núcleo de aço, cálice de esfregaço pesado
|
4.062"
|
2.495"
|
Porquê fazer parceria com a nossa equipa de engenharia?
ISO 9001:2015 Normas de Qualidade: A nossa instalação opera sob um rigoroso Sistema de Gestão da Qualidade, garantindo a repetibilidade em linhas de produção de grande volume.
Ferramentação e design internos: Os nossos engenheiros ajudam no Design para Fabricação (DFM), ajudando a refinar a geometria das peças para reduzir custos e melhorar o desempenho.
Perguntas frequentes
Pergunta: Por que um vaso em V empilhável é preferido a um único vaso grande?
Resposta: Empilhar vários copos em V permite uma melhor distribuição da carga. Um único copo teria que ser extremamente rígido para levantar a mesma carga, tornando-o propenso a rasgar.Vários copos flexíveis fornecem um sistema de vedação redundante.
Pergunta: Estes copos podem lidar com areia e lodo?
Resposta: Sim, o lábio flexível em V é a melhor escolha para ambientes carregados de areia, pois pode desviar em torno de partículas que cortariam ou bloqueariam um copo mais rígido.
Pergunta: É necessária a inserção de aço para o serviço de carga leve?
Resposta: Sim, a inserção de aço é fundamental para manter a posição do copo no mandril. Sem ela, a pressão hidrostática poderia forçar a base de borracha a deformar-se sobre o ombro do mandril.
