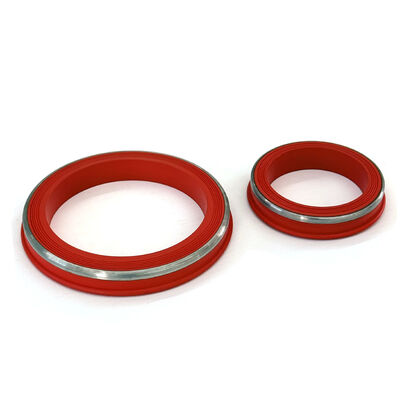

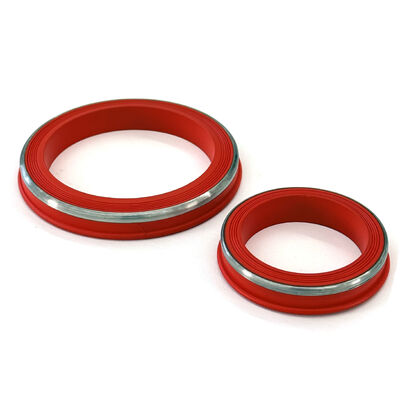

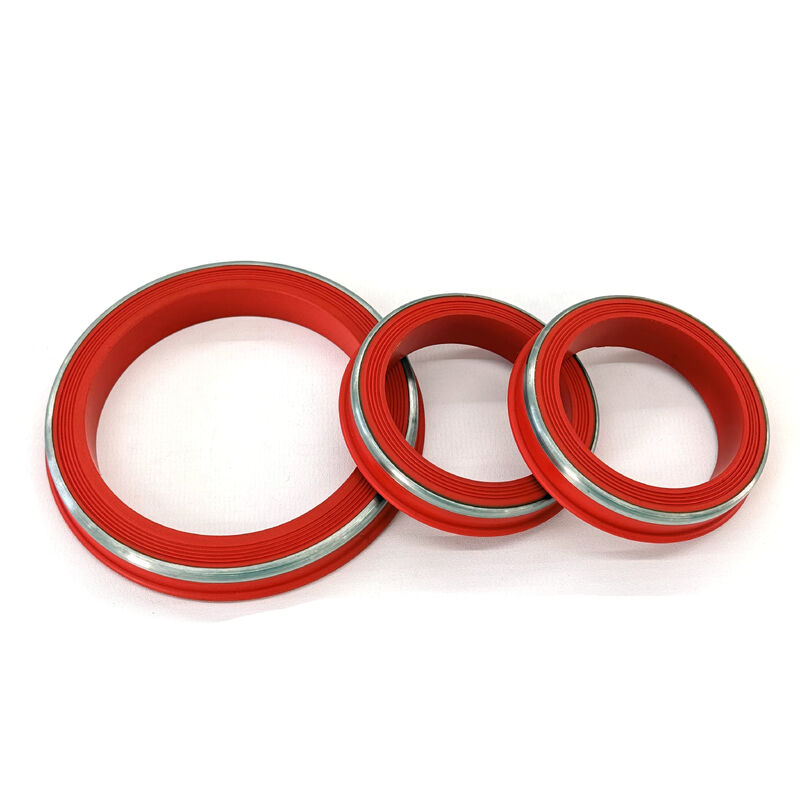

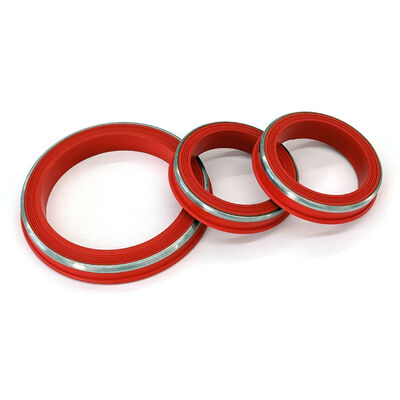

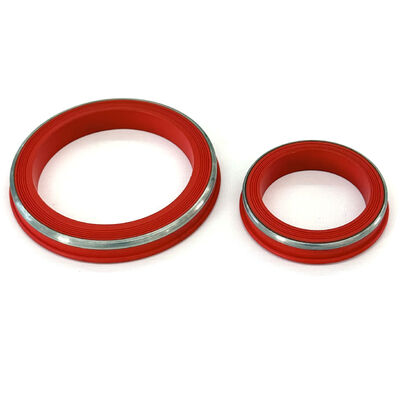

Selos de união de martelo resistentes a H2S | FKM com anel de backup em aço inoxidável | 15.000 PSI CWP

Visão geral

Na área de óleo de alto risco, as soluções de vedação padrão muitas vezes ficam aquém quando confrontadas com os desafios duplos de calor extremo e gases corrosivos. Nossas vedações de união tipo martelo FKM resistentes à temperatura representam o auge da tecnologia de vedação para ambientes HPHT (alta pressão, alta temperatura) e serviço ácido**.

Principais recursos e benefícios

---

• Estabilidade térmica extrema: FKM (fluoroelastômero) especialmente formulado mantém sua força de vedação elastomérica em temperaturas de até 446°F (230°C), onde as vedações padrão derretem ou falham.

• Perfil de lábio energizado por pressão: O design "Lip Style" usa a pressão da linha interna para alargar os lábios de vedação contra o sub-união, garantindo uma vedação mais apertada à medida que a pressão aumenta.

• Imunidade total a H2S e CO2: Projetado para serviços ácidos, este composto FKM é resistente à degradação química, inchaço e rachaduras causadas por altas concentrações de sulfeto de hidrogênio e dióxido de carbono.

• Reforço SS à prova de corrosão: O anel de backup de aço inoxidável integrado é imune à fissuração por tensão de sulfeto (SSC), fornecendo uma barreira antiextrusão rígida que os anéis de latão não podem oferecer em ambientes ácidos.

• Integridade com vazamento zero: moldado com precisão para atender às mais rígidas tolerâncias de campos petrolíferos da América do Norte, garantindo uma conexão 100% estanque a gases para retorno e estimulação de alta pressão

Especificações Técnicas

---

Parâmetros de desempenho

---

•  Pressão de Trabalho a Frio (CWP): Avaliada até 15.000 PSI (para Fig 1502).

• Faixa de temperatura: -15°F a +446°F (-26°C a +230°C).

• Compatibilidade com meios: H2S (gás ácido), CO2, petróleo bruto, vapor, fluidos acidificantes (HCl/HF), hidrocarbonetos aromáticos.

• Conjunto de compressão:** Excelente resistência à deformação permanente sob carga de longo prazo.

• Resistência à extrusão: Suporte máximo em folgas de até 0,030" a 15k PSI.

Aplicativos comuns

---

Nossas vedações FKM/SS são o "padrão ouro" para serviços de alto risco em campos petrolíferos: Produção de gás ácido: vedação crítica em poços com altas concentrações de H2S e CO2.

1. Estimulação e acidificação de poços: Manuseio de produtos químicos agressivos e ácidos que degradam as vedações de nitrila padrão.

2. Injeção de Vapor e Geotérmica: Desempenho confiável em operações de EOR (Recuperação Aprimorada de Petróleo) em alta temperatura.

3. Fraturamento de alta pressão: A vedação ideal para coletores de descarga em frotas "Iron" que operam em bacias corrosivas.

4. Teste de poço HPHT: Fornece segurança durante o refluxo inicial e teste de poços profundos e de alta pressão.

Perguntas frequentes

---

Q1: Por que preciso de FKM "Resistente à Temperatura" para uniões Fig 1502?
R: A 15.000 PSI, o atrito e a dinâmica dos fluidos na linha de fluxo podem gerar calor significativo. Nossas vedações FKM permanecem resistentes até 446°F, garantindo segurança durante fracking de alta taxa ou serviço a vapor.

Q2: Como o perfil "Lip Style" melhora a vedação?
R: Ao contrário das vedações planas que dependem apenas da compressão, o Lip Style é "energizado por pressão". Ele utiliza a pressão do fluido para forçar as bordas da vedação contra o metal, criando uma barreira estanque a gases mais dinâmica e confiável.

Q3: O FKM é compatível com todos os produtos químicos de fracking?
R: O FKM é compatível com a grande maioria dos produtos químicos de campos petrolíferos, incluindo ácidos e hidrocarbonetos aromáticos. Para tabelas específicas de compatibilidade química, entre em contato com nossa equipe técnica.

Q4: Qual é o prazo de validade desses selos?
R: Nossas vedações FKM têm uma vida útil excepcional de 20 anos quando armazenadas corretamente, em comparação com apenas 5 a 10 anos para NBR. Isso os torna ideais para estoque de emergência e estoque de longo prazo.
