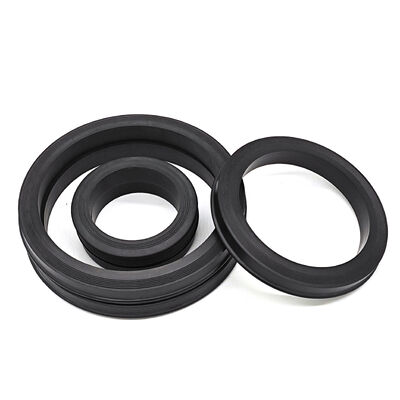

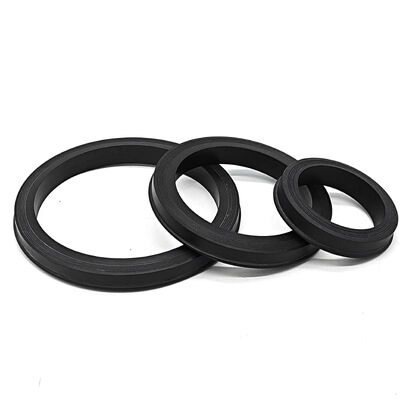

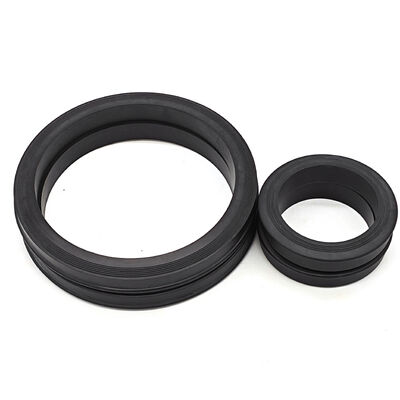

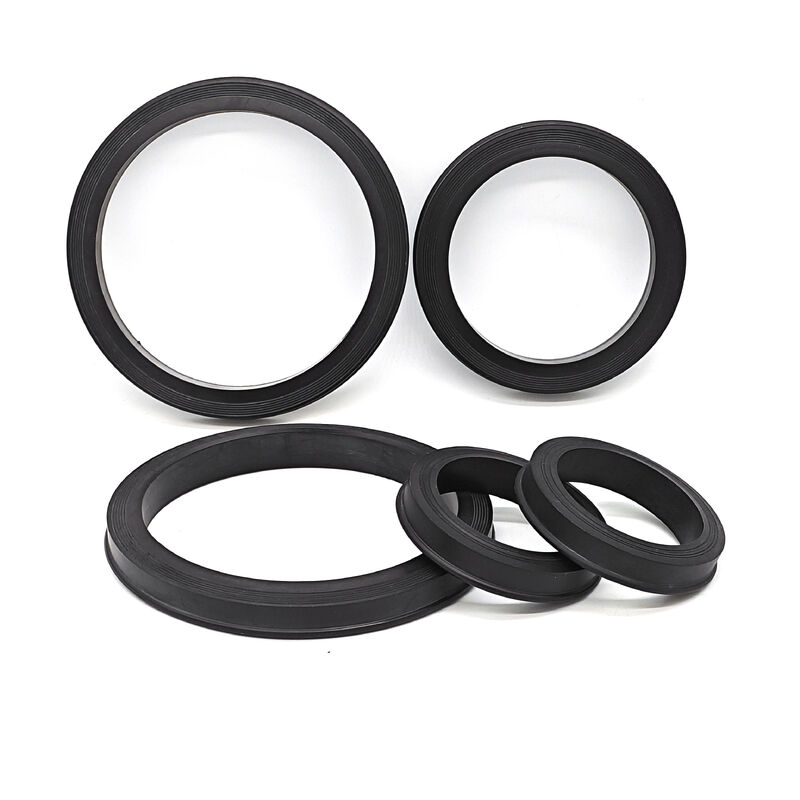

Vedação de união de martelo resistente a H2S de 15.000 PSI de alta pressão com opções de vários materiais para aplicações em campos petrolíferos

Segamentos de união de martelo para aplicações de perfuração e serviço de poços

Introdução ao produto

Os nossos selos Hammer Union são projetados para proporcionar uma integridade superior para a indústria global de petróleo e gás.Estas vedações garantem uma ligação à prova de vazamento nos sistemas de tubulação de alta pressãoQuer esteja a operar em condições de campo petrolífero padrão ou em ambientes de gás ácido extremo (H2S), os nossos selos oferecem a fiabilidade necessária para evitar paralisações dispendiosas e garantir a segurança do pessoal.

Características principais de desempenho

1Engenharia à prova de vazamento: A geometria moldada com precisão garante um ajuste perfeito dentro da ranhura de vedação da união, evitando o desvio de fluidos sob alta vibração.
2Propriedades anti-extrusão: materiais de elevado módulo resistem à extrusão e ao "bicar" mesmo durante flutuações de pressão extremas.
3. Durabilidade robusta: Excelente resistência à abrasão de areia, proppants e misturas de lodo comumente encontradas em lama de perfuração e fluidos de fracking.
4- Design intercambiável: Totalmente compatível com os números normalizados do sector utilizados nas operações globais de campos petrolíferos.

Comparação e Seleção de Materiais

A escolha do elastômer correto é vital para maximizar a vida útil do seu equipamento de serviço de poço.

NBR (Nitril / Buna-N):
Melhor para: serviço de água, óleo e lama.
Vantagens: Alta resistência à abrasão e custo-eficiência para perfuração geral.

HNBR (nitril hidrogenado):
Melhor para: Ambientes de alta temperatura e gases ácidos (H2S).
Vantagens: Força mecânica superior e estabilidade química em comparação com o nitril padrão.

FKM (fluorocarbonetos):
Melhor para: Exposição química agressiva e calor extremo.
Vantagens: Excepcional resistência a ácidos, hidrocarbonetos e vapor de alta temperatura.

PTFE:
Melhor para: Máxima inércia química.
Vantagens: Praticamente não afetado por todos os produtos químicos do campo petrolífero; baixo coeficiente de atrito.

Especificações técnicas

As nossas vedações são fabricadas para satisfazer as exigências rigorosas dos sistemas de controlo de fluxo de alta pressão.
Tamanhos disponíveis: 1", 2", 3", 4"
Pressão nominal:
Alta pressão: 10 000 a 15 000 PSI (por exemplo, Fig. 1002, 1502)
Pressão ultra-alta: até 20.000 PSI (por exemplo, Fig. 2202)
Intervalos de temperatura de funcionamento:
NBR: -30°C a +100°C (-22°F a +212°F)
HNBR: -40°C a +150°C (-40°F a +302°F)
FKM: -20°C a +200°C (-4°F a +392°F)

Área de aplicação primária

Estes vedações são componentes essenciais em várias configurações de "ferro" e de linha de fluxo, incluindo:
Sistemas de perfuração: bombas de lama, tubos de apoio e linhas de sucção.
Completação do poço: colectores de fracturação (Frac) e equipamento de refluxo.
Intervenção de poços: acidificação, cimento de unidades e bobinas de tubos enroladas.
Teste e produção: separadores, colectores de estrangulamento e linhas de teste de poços.
Operações offshore: elevações marítimas e transferência de fluidos de alta pressão em plataformas.

Normas e compatibilidade do sector

Os nossos selos Hammer Union são projetados para serem compatíveis com todas as principais configurações de sindicatos padrão da indústria.
Serviço de alta pressão: Fig. 602, Fig. 1002, Fig. 1502.
Serviço de gás ácido (H2S): Fig. 2202 (normalmente fornecido em HNBR ou FKM).

Controle de qualidade e informações de encomenda

Todos os selos são submetidos a um rigoroso processo de inspecção para garantir zero defeitos.
Número da figura: (por exemplo, figura 1502)
Tamanho nominal do tubo: (por exemplo, 3 polegadas)
Tipo de meio: (por exemplo, petróleo bruto, lama à base de água, gás H2S)
Quantidade: (descontos disponíveis para a manutenção da frota)
