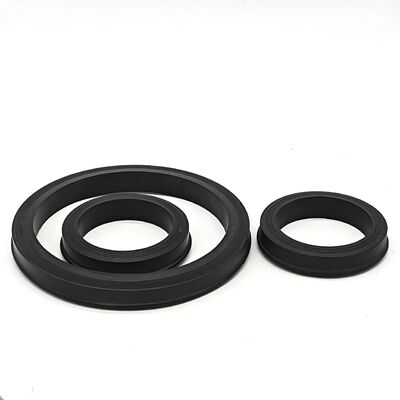

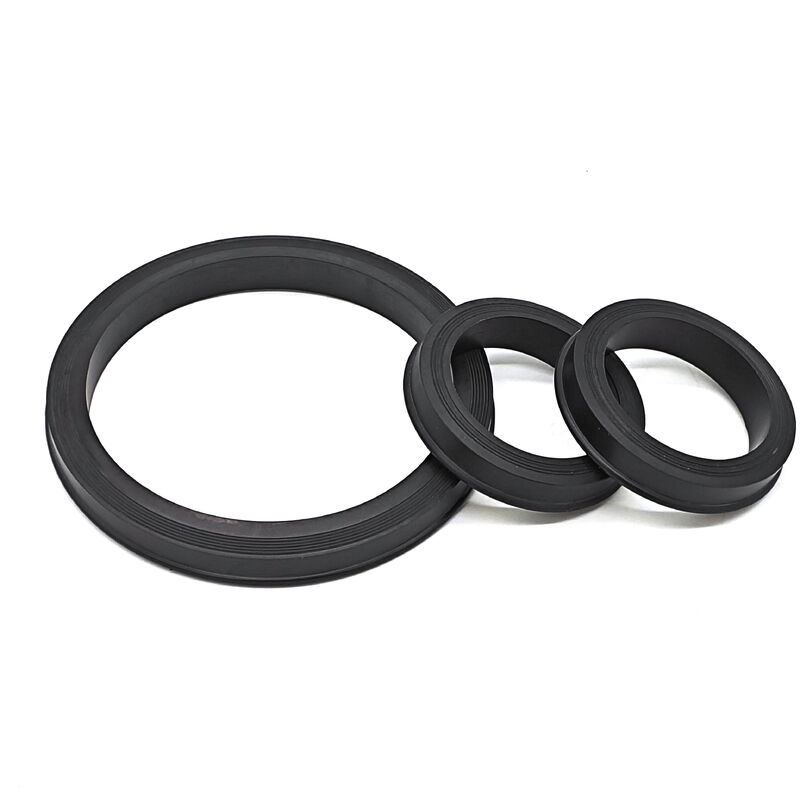

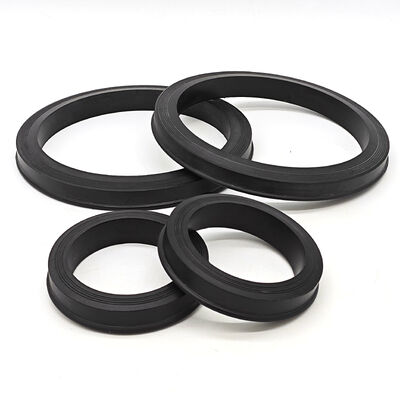

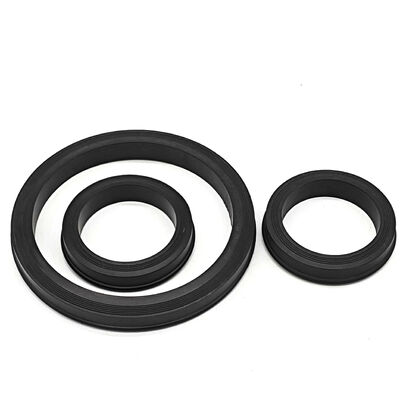

Vedações de Lábio para União de Martelo de Serviço Pesado: Vários Tamanhos Disponíveis
Descrição do Produto
As vedações de lábio para união de martelo de serviço pesado são componentes de reposição para conexões de linha de fluxo e manifold especificadas. Combine o perfil do lábio, composto e reforço com a união instalada. Para pedidos de manutenção que cubram vários tamanhos de tubos, identifique cada configuração separadamente em vez de escolher apenas pelo diâmetro nominal.
Especificações Técnicas e Compatibilidade
As Figuras 602, 1002 e 1502 são identificadores de conexão. Confirme o fabricante da união, o tamanho nominal, a ranhura e o desenho aprovado antes de fazer o pedido. Os tamanhos listados incluem 1 polegada, 2 polegadas, 3 polegadas e 4 polegadas; qualquer configuração de 7 polegadas ou outra configuração personalizada requer desenho e confirmação de ajuste.
Classificações de Pressão de Trabalho
A classificação de pressão pertence à montagem completa da união. Confirme os limites do fabricante do equipamento, a classificação de serviço e a redução de temperatura; a vedação de reposição por si só não estabelece a pressão de trabalho.
Conexões Figura 602: Confirme a classificação do fabricante e o perfil instalado
Conexões Figura 1002: Confirme o tamanho nominal e a classificação da montagem
Conexões Figura 1502: Confirme o reforço e os limites de serviço
Conexões Figura 2002: Confirme o desenho exato da conexão e a classificação de serviço
Seleção de Material e Faixas de Temperatura
A escolha do material correto é fundamental para a compatibilidade química e a resistência térmica. Oferecemos quatro classes de materiais principais:
NBR (Borracha Nitrílica): Ideal para serviço geral com água, óleo e lama.
Temperatura de Operação: Confirme os limites contínuos e de pico para o composto NBR selecionado.
HNBR (Nitrila Hidrogenada): Revise o composto selecionado em relação aos fluidos de campo petrolífero; o serviço H2S requer composição de gás, condições de descompressão e qualificação do composto.
Temperatura de Operação: Confirme os limites contínuos e de pico para o composto HNBR selecionado.
FKM (Fluorocarbono): Melhor para aplicações de alta temperatura e processamento químico agressivo.
Temperatura de Operação: Confirme a classe FKM selecionada em relação ao fluido e à duração da exposição.
PTFE (Politetrafluoretileno): Frequentemente usado como anel de apoio ou em ambientes químicos extremos onde elastômeros podem falhar.
Temperatura de Operação: Confirme a construção completa relacionada ao PTFE, incluindo qualquer material central ou de suporte.
Principais Características e Benefícios
Design de Lábio de Precisão: A geometria da vedação de lábio garante que a pressão interna do fluido realmente ajude a energizar a vedação, criando uma ligação mais firme à medida que a pressão aumenta.
Opções de Reforço Metálico: Anéis de latão ou aço inoxidável estão disponíveis para perfis especificados. Revise as dimensões de suporte, compatibilidade de material e folga operacional.
Resistência à Abrasão: Nossos compostos de elastômero são formulados especificamente para resistir ao desgaste causado por lama de perfuração abrasiva e fluidos de fraturamento.
Resiliência Química: Revise os hidrocarbonetos reais, sais e produtos químicos de estimulação para o composto selecionado.
Escopo de Aplicação Primária
Estas vedações de serviço pesado são amplamente utilizadas nos seguintes setores:
Fraturamento Hidráulico (Fracking): Manuseio de fluidos de alta pressão durante a estimulação de poços.
Acidificação e Cimentação: Seleção de vedação de conexão para os produtos químicos, temperatura e exposição a lama especificados.
Perfuração de Petróleo e Gás: Usado em bombas de lama, tubos de elevação e sistemas de manifold.
Transferência de Fluidos Industriais: Gerenciamento de transporte de água e produtos químicos de alta pressão em mineração e fabricação.
Produção Offshore: Vedação confiável para linhas de fluxo e plataformas de produção baseadas em ambiente marinho.
Qualidade e Desempenho
Fabricado sob nosso sistema de gestão de qualidade ISO 9001. Concorde com a revisão do desenho, composto, dureza e requisitos de inspeção com o pedido. Verifique o ajuste da substituição em relação à união real; peças de conexão de diferentes fabricantes não devem ser consideradas intercambiáveis.
Guia de Pedidos
Ao solicitar um orçamento, especifique as seguintes informações:
-
Número da Figura (por exemplo, Fig 1502)
-
Tamanho do Tubo (por exemplo, 3 Polegadas)
-
Preferência de Material (NBR, HNBR ou FKM)
-
Requisito de Reforço (Com ou sem anel de latão/aço inoxidável)
-
-
-
-
-
-
-
Entre em contato com nossa equipe de vendas técnicas hoje mesmo para mais informações sobre nossas vedações de lábio para união de martelo de serviço pesado e para encontrar a solução de vedação perfeita para suas conexões de tubulação de alta pressão.
Pedido de Vários Tamanhos para um Kit de Manutenção
Liste cada vedação necessária por fabricante da união, figura, tamanho nominal do tubo, perfil e reforço. Forneça a revisão do desenho ou fotografias da peça removida com dimensões, e separe a quantidade para cada configuração. Mantenha tamanhos e compostos diferentes em embalagens rotuladas. Inclua a formulação do fluido, ciclagem de pressão e temperatura para que a peça sobressalente fornecida possa ser combinada com a conexão pretendida.
