Figura 1502 União de Martelo com Vedação de Lábio Consultas: Seleção de Compostos para Meios Operacionais
As vedações de lábio de união de martelo se encaixam no bolso de vedação designado em conexões de tubos e mangueiras de campos petrolíferos. O hardware da união localiza e comprime a vedação durante a montagem. Um lábio de retenção ajuda a manter a vedação no lugar durante o manuseio; confirme a orientação do lábio e o perfil de assentamento contra o desenho exato da união. A montagem completa da união determina sua classificação de pressão de trabalho.
Referências de tamanho nominal: 1, 1,5, 2, 3 e 4 polegadas. Confirme o fabricante da união Figura 1502 e o desenho real do bolso de vedação para o tamanho necessário.

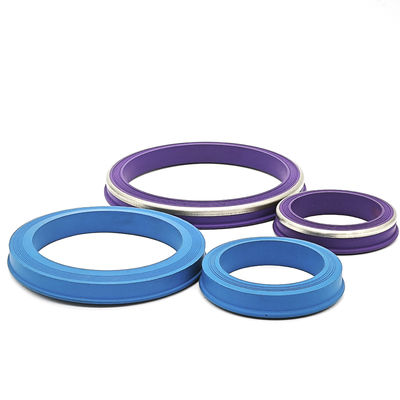

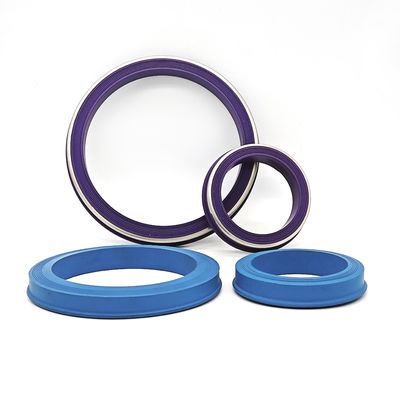

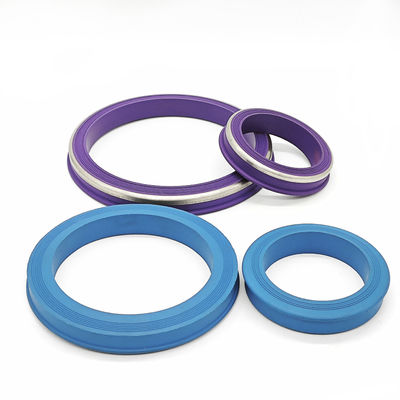

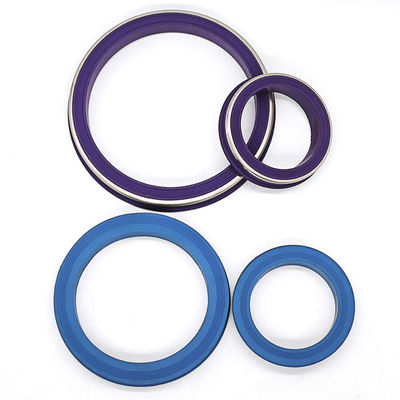

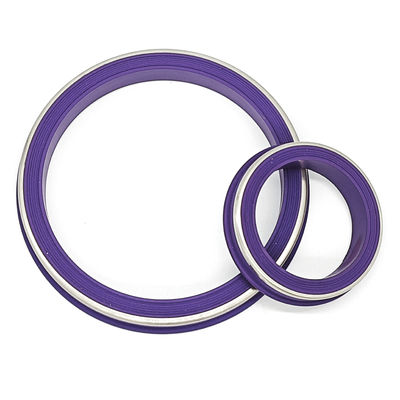

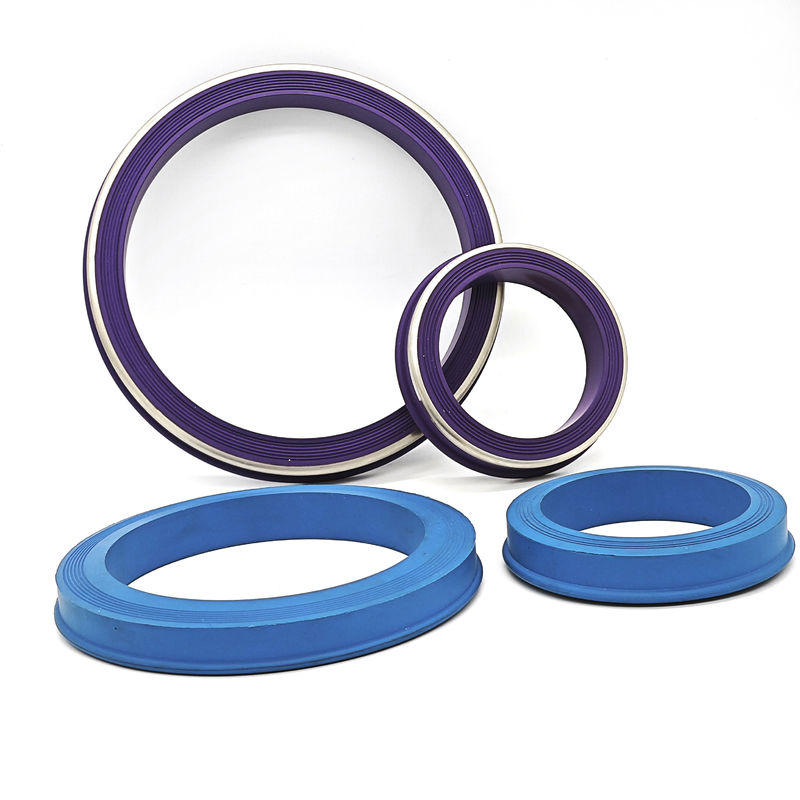

Opções de construção: apenas borracha, borracha com um reforço de latão especificado ou borracha com um reforço de aço inoxidável especificado. Confirme a geometria do reforço e se ele é colado ou fornecido separadamente.
Opções de material: compostos NBR, HNBR e FKM, com designs de PTFE ou PU especificados separadamente. Selecione o grau para o fluido de processo real, aditivos e agentes de limpeza. Uma descrição geral resistente a óleo ou resistente a produtos químicos não estabelece compatibilidade com todos os meios. Fluidos corrosivos e serviço de descompressão rápida exigem qualificação específica.
Consultas personalizadas podem ser discutidas a partir de um desenho, amostra nova aprovada e especificação de material. Concorde com as dimensões, tolerâncias, dureza e critérios de inspeção com o pedido.
A Shanghai Qinuo fornece consultas de peças de borracha para campos petrolíferos sob SHQN e Royal Way, incluindo vedações de união de martelo, O-rings, anéis de limpeza, borracha de economizador de óleo de sonda e elementos de packer. Operamos um sistema de gestão de qualidade ISO 9001. Confirme a ferramenta, disponibilidade de produção e entrega para a peça e quantidade especificadas.
Consulta de Material de Vedação de Lábio de União de Martelo: Incluir Fluidos de Processo e Limpeza
Forneça tanto o meio operacional quanto qualquer fluido usado para lavar ou limpar a conexão. Uma vedação selecionada para um fluido pode precisar de um composto diferente para outra exposição. Especifique as temperaturas normal e máxima juntamente com o serviço do equipamento.
| Item da consulta |
Detalhe necessário |
| Meio operacional |
Composição do fluido, aditivos e qualquer exposição a gás |
| Limpeza |
Agentes de lavagem, meios de limpeza e condições de exposição |
| Grau da borracha |
Referência do composto e dureza alvo; 80-85 Shore A é uma faixa de catálogo |
| Ajuste |
Fabricante da união, Figura 1502, tamanho nominal e desenho do bolso de vedação |
Confirme a construção apenas de borracha ou com reforço de latão/aço inoxidável. A cor e a dureza sozinhas não estabelecem compatibilidade química. A montagem completa da união define a pressão permitida; siga seu procedimento de inspeção e instalação.
