Vedações de União de Martelo HNBR para Condições Definidas de Exposição a Gás
As vedações de união de martelo são usadas nas conexões entre mangueiras flexíveis ou tubos na indústria de perfuração de petróleo. A vedação fornece uma conexão crítica à prova de vazamento dentro do hardware da união.
As uniões de martelo consistem em uma extremidade rosqueada, uma extremidade de porca e uma porca de martelo que, quando apertadas, vedam a montagem com a ajuda de uma vedação elastomérica. A vedação é com lábio para evitar que caia quando invertida.
Tipos Comuns de União de Martelo Incluem Uniões de Martelo Rosqueadas (40, 50 e 602 a 1502),Uniões de Martelo de Solda de Topo (602, 1502 e 2202),Uniões de Martelo Rosqueadas e de Solda de Topo (100 a 400)
Atualmente, fornecemos principalmente vedações de união adequadas para FIG1502, FIG1002, FIG602, FIG 206, FIG607 estilos. E outros tipos podemos personalizar de acordo com amostras ou desenhos
Sobre Vedação de União, podemos fornecer:
| TIPOS |
CARACTERÍSTICA |
|
Vedação de união com anel de latão
|
Um anel de suporte de latão suporta o elastômero no design da união correspondente. Confirme as dimensões do anel e a classe do latão em relação à peça original; a compatibilidade com ácidos, álcalis e fluidos salinos requer a revisão da liga real e das condições de serviço.
|
|
Vedação de união com anel de aço inoxidável
|
Uma opção de anel de suporte de aço inoxidável requer a liga especificada, dimensões do anel e configuração de ligação. A resistência à corrosão depende da classe da liga, composição do fluido e temperatura; identifique a exposição a cloretos, ácidos e fluidos de limpeza antes da seleção.
|
|
Vedação de união de borracha
|
Uma vedação de borracha sem suporte é usada apenas onde o design original da união a especifica. Confirme o composto, o perfil do lábio e a compressão instalada; a capacidade de temperatura e a resistência à extrusão dependem do composto selecionado e da montagem completa. Não substitua vedações com e sem suporte apenas pelo tamanho nominal do furo.
|

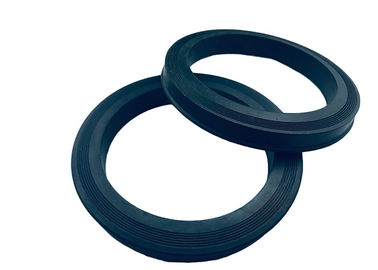

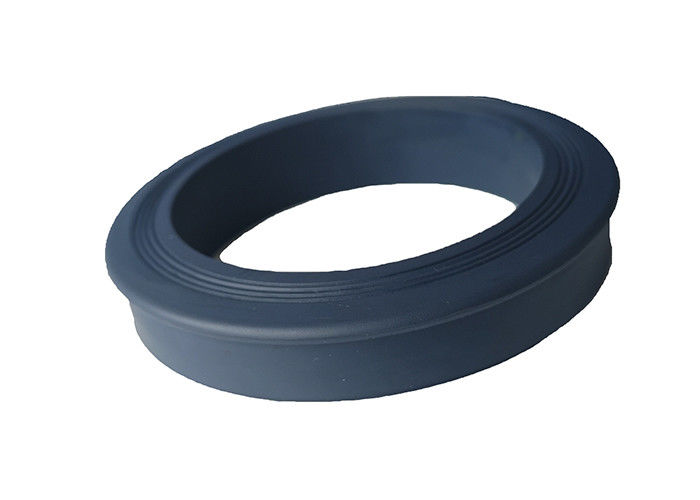

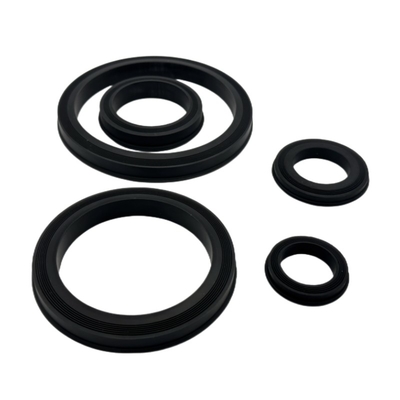

Fotos Detalhadas
Consulta de Vedação de União HNBR: Composição de Gás e Ciclo de Descompressão
Essas vedações de união de martelo HNBR também usam a referência de material HSN; confirme a designação exata do composto ao fazer o pedido. As referências do modelo são FIG 602, 1002 e 1502, com opções de furo nominal de 2, 3 e 4 polegadas ou personalização baseada em desenho. Especifique o fabricante, figura, número da peça e dimensões da vedação em conjunto.
Para fluidos contendo gás, forneça a composição do gás, concentração de H2S e CO2, pressão e temperatura de operação, duração da exposição e o ciclo de despressurização esperado. A qualificação deve se aplicar à formulação e dureza exatas do HNBR. O nome da família do material por si só não estabelece resistência a H2S ou resistência à descompressão rápida de gás.
Para uma substituição, confirme o perfil do lábio, diâmetros interno e externo, altura e construção em latão, aço inoxidável ou sem suporte em relação ao desenho da peça original. Inspecione o anel de suporte e a ranhura da vedação, bem como o elastômero. Uma vedação de substituição não pode restaurar hardware de união danificado ou alterar a classificação da montagem completa.
Inclua os registros de inspeção necessários e a identificação do composto com a consulta, e mantenha os lotes de substituição rastreáveis por referência da peça. A tabela de comparação de material retida é uma orientação geral; suas faixas de temperatura não são limites certificados para este produto. Confirme os dados do composto fornecido e os requisitos operacionais do equipamento antes do uso.
Introdução ao Material
|
Material
|
Faixa de temperatura
|
Considerações de seleção
|
|
Nitrila
|
-40ºC a 120ºC
-40ºF a 248ºF
|
1.Atualmente a borracha mais utilizada na indústria de vedações
2.Equilíbrio excepcional de boas propriedades mecânicas, propriedades de desgaste e resistência química
3.Resistência à maioria dos óleos minerais e graxas
|
|
HNBR
|
-40ºC a 160ºC
-40ºF a 320ºF
|
1.Resistência química
2.Faixa de temperatura mais ampla que a nitrila padrão
3.Material de alta resistência que resiste à extrusão, abrasão e desgaste
4.A adequação à água e vapor depende da classe do composto e das condições de exposição
5.O serviço com H2S requer qualificação específica do composto para a concentração, pressão e temperatura declaradas
6.Comumente usado com óleos de petróleo e CO2
|
|
FKM
|
-26ºC a 230ºC
-15ºF a 446ºF
|
1.Excelente resistência a temperaturas mais altas, petróleo e gasolina
2.Confirme a compatibilidade com cada produto químico ou refrigerante e a classe FKM selecionada
3.As propriedades mecânicas e o conjunto de compressão dependem da formulação e da temperatura
4.O serviço com amônia requer confirmação de compatibilidade específica do composto; não assuma adequação geral do FKM
|
| PTFE |
Os limites de temperatura dependem da classe do PTFE e do design completo da vedação
|
Ampla resistência química; confirme a classe do PTFE, o fluido e o design da vedação
|
| PU |
-54°C a 105°C
-65°F a 220°F
|
1.Elastômero termoplástico com maior resistência à tração, tenacidade e resistência ao desgaste
2.Ótima combinação de dureza e elasticidade
3.A flexibilidade em baixas temperaturas depende da classe do PU
4.O uso hidráulico requer uma classe de PU e design de vedação correspondentes; isso não estabelece uma classificação de pressão para esta vedação de união
|
