4-Inch Figure 1502 NBR Anel de União de Martelo — Ajuste de Reposição para Serviço de Petróleo
Introdução ao Produto
Anéis de União de Martelo são usados nas conexões entre mangueiras flexíveis ou tubos utilizados na indústria de perfuração de petróleo. O anel proporciona uma conexão crítica à prova de vazamento dentro do hardware da união.
Uniões de Martelo consistem em uma extremidade rosqueada, uma extremidade de porca e uma porca de martelo que, quando apertadas, vedam a montagem com a ajuda de um anel elastomérico. O anel é com lábio para evitar que caia quando invertido.
Introdução ao Material

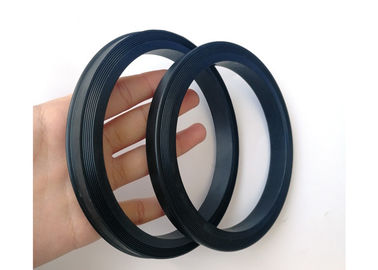

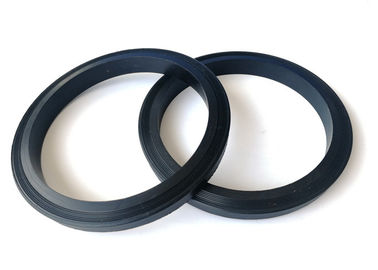

Esta consulta refere-se a um anel de reposição NBR preto de 4 polegadas Figura 1502. Selecione o grau exato de NBR e qualquer anel de suporte para o desenho original da união e o serviço de fluidos. HNBR, FKM e PTFE abaixo são alternativas separadas; PTFE é um termoplástico que requer sua própria revisão de projeto.
| Material |
Faixa de Temperatura |
Vantagem |
Deficiências |
| NBR (Nitrila, Buna-N) |
Temperatura contínua e de pico de NBR por grau aprovado
Confirmar o fluido real e a exposição à temperatura
|
1. Atualmente a borracha mais utilizada na indústria de vedações
2. Equilíbrio excepcional de boas propriedades mecânicas, propriedades de desgaste e resistência química
3. Resistência à maioria dos óleos minerais e graxas
|
Não usar com fluidos de freio à base de glicol e ácidos fortes |
| HNBR |
Temperatura de HNBR por composto selecionado
Requer aprovação de fluido e equipamento
|
1. Composto à base de nitrila com resistência química aprimorada
2. Ampla faixa de temperatura
3. Material de alta resistência que resiste à extrusão, abrasão e desgaste
4. A adequação à água e vapor requer revisão de composto e exposição
5.A adequação para serviço com H2S requer qualificação específica do composto
6.Comumente usado com óleos de petróleo e CO2
|
Não usar com hidrocarbonetos clorados, solventes polares ou ácidos fortes |
| FKM (Fluorocarbono) |
Temperatura de FKM por composto selecionado
Requer aprovação de fluido e equipamento
|
1. Excelente resistência a temperaturas mais altas, óleos de petróleo e gasolina
2. Ampla gama de resistência química
3. Ótima resistência ao ozônio, intempéries e envelhecimento
|
1. Característica de baixa temperatura pobre
2. Revisar H2S, aminas, água quente e vapor em relação ao composto FKM exato
|
| PTFE |
Temperatura de PTFE por grau e projeto de vedação
Revisão separada da construção termoplástica
|
1. Resistência química, resistência a vários solventes orgânicos
2. Alto desempenho de vedação
3. Antienvelhecimento
4. Resistência a altas temperaturas
|
|
Lista de todos os Anéis de União de Martelo Disponíveis
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, anel de vedação estilo Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (suporte de latão/aço inoxidável)
3'' 602/1002/1502, Buna/FKM/HSN (suporte de latão/aço inoxidável)
4'' 602/1002/1502, Buna/FKM/HSN (suporte de latão/aço inoxidável)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Anel Figura 206 de 3 polegadas; referência de tamanho por desenho de união aprovado
Anel Figura 206 de 4 polegadas; referência de tamanho por desenho de união aprovado

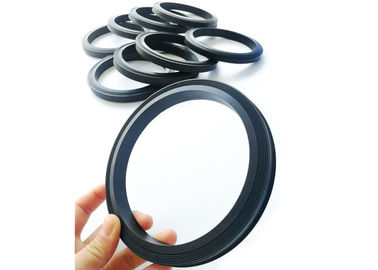

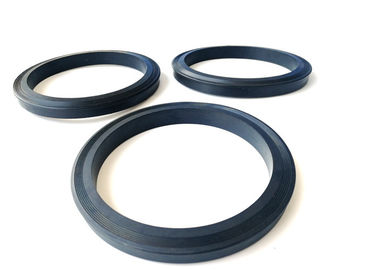

Detalhes do Produto
Perfil da Empresa
Shanghai Qinuo Industry Co., Ltd foi estabelecida no ano de 2013 na Zona de Livre Comércio de Xangai, somos uma empresa nova e de alta tecnologiaintegrando P&D, produção e vendas. Desde a sua criação, aderimos ao conceito de "Qualidade para Sobrevivência, Inovação Compete pelo Desenvolvimento", desenvolvimento e inovação contínuos, conquistamos uma boa reputação em casa e no exterior, Qinuo tem um nome de marca "SHQN".
Qinuo fornece serviços profissionais de design e produção de produtos de borracha, principalmente usados na indústria de petróleo e gás, automóveis, eletrodomésticos, equipamentos de máquinas, etc. Temos uma equipe profissional de produção e vendas, "Alta Qualidade, Alto Profissionalismo, Alta Eficiência" são os princípios de fazer as coisas. Sob a Shanghai Qinuo, temos
duas fábricas de propriedade integral na cidade de Nantong , a apenas uma hora de carro do Aeroporto de Pudong, Xangai ou do Porto Marítimo de Xangai para garantir a entrega rápida, temos mais de 30 máquinas de vulcanização de borracha e equipamentos relevantes, para que a Qinuo possa produzir mais de 20 tipos de anéis de borracha ou outros produtos de borracha juntos para atender às demandas de nossos clientes, nossa capacidade mensal de processamento de borracha pode chegar a 40 toneladas (cerca de 80.000 lbs) ou mais. E a Qinuo ainda está em rápido crescimento. Adotamos um sistema abrangente de gestão da qualidade baseado na ISO9001, nossos produtos são
principalmente exportados para os Estados Unidos, Canadá, Grã-Bretanha, Alemanha, Austrália
mais de 100 países espalhados por todo o mundo. Qinuo deseja sinceramente cooperar com você.Embalagem e Entrega
Shanghai Qinuo Industry garante atualizações a qualquer momento da produção ao embarque, e aceitamos embalagens personalizadas. Se você tiver algum requisito, por favor, diga-nos quando tiver tempo livre.
Pedidos de NBR Figura 1502 de 4 polegadas: Identifique a Construção da Ranhura e do Suporte
Especificação de ajuste
| Detalhe necessário |
Referência da União |
| Confirme o fabricante, a designação Figura 1502 e o tamanho nominal de 4 polegadas com o número da peça do anel original. |
Geometria do Anel |

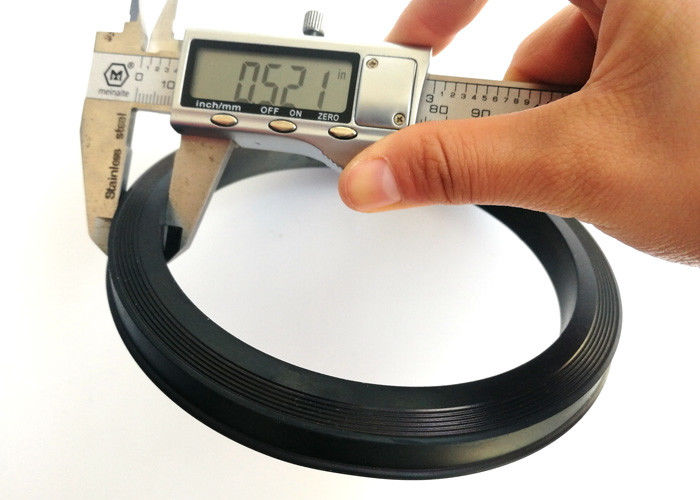

| Forneça dimensões do lábio, diâmetros do anel, altura axial e tolerâncias da ranhura. Quatro polegadas é a referência nominal da união em vez de um diâmetro de anel verificado. |
Construção de Suporte |
| Identifique a construção apenas de borracha, com suporte de latão ou com suporte de aço inoxidável a partir do desenho aprovado. |
Composto de NBR |
| Especifique a formulação do óleo, aditivos, temperatura de operação e serviço de ciclo de pressão. A cor preta sozinha não estabelece o grau. |
Dureza e Classificação |
| Confirme o antigo valor 85D e a escala de teste antes do fornecimento. A capacidade de pressão é governada pela união completa identificada e pelo projeto de anel selecionado. |
|
