Selos de União de Martelo de Figura 1502 de 2 a 4 Polegadas — Geometria de Suporte de Latão e Seleção de Composto
Introdução do Produto

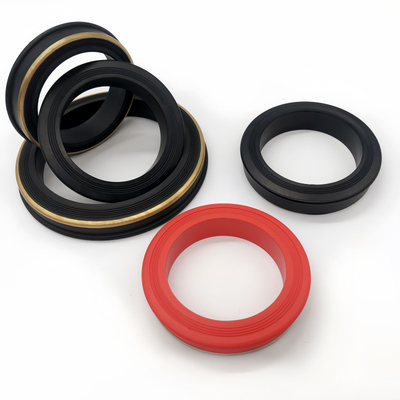

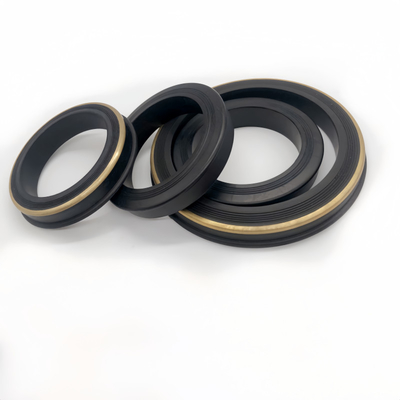

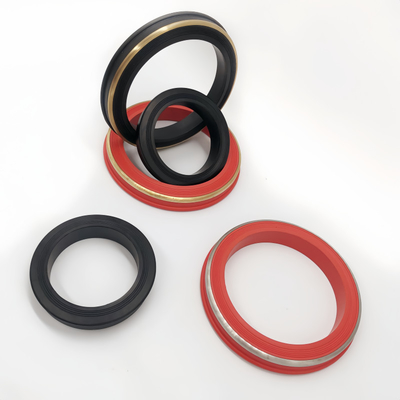

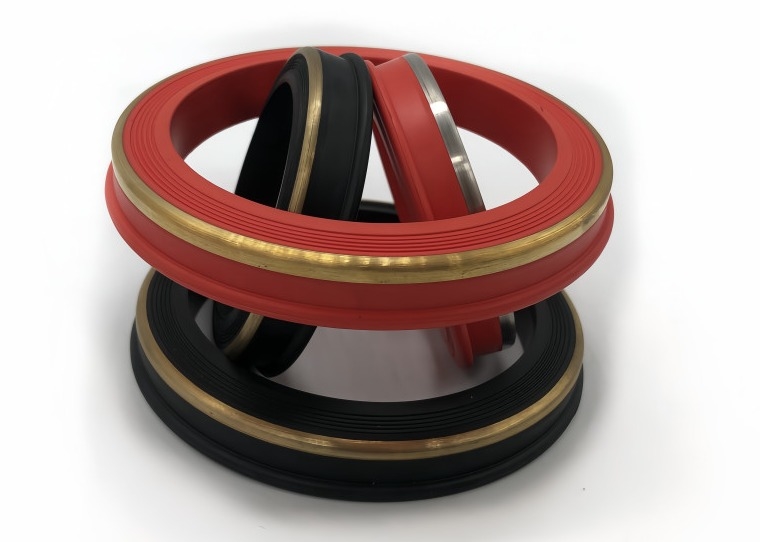

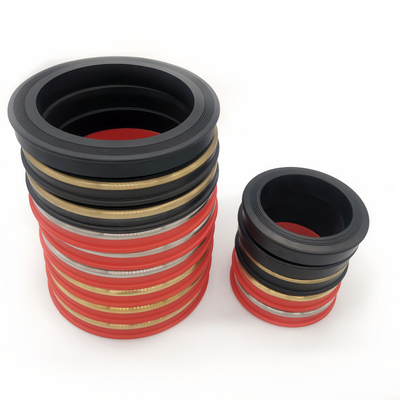

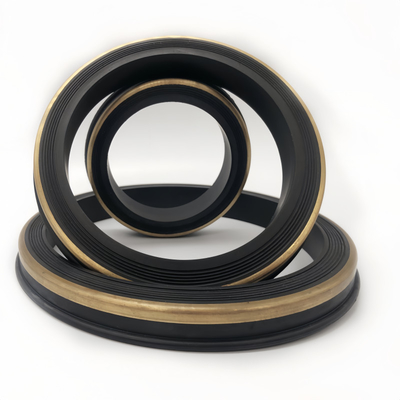

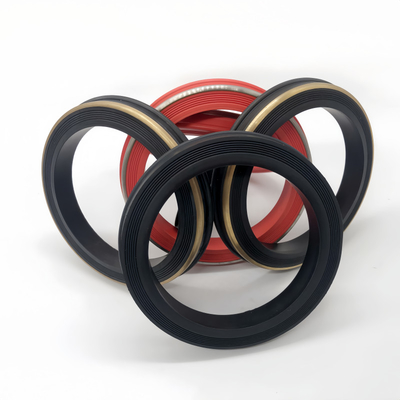

Selos de União de Martelo são usados nas conexões entre mangueiras flexíveis ou tubos usados na indústria de perfuração de petróleo. O selo fornece uma conexão crítica à prova de vazamento dentro do hardware da união.
Uniões de Martelo consistem em uma extremidade de rosca, uma extremidade de porca e uma porca de martelo que, quando apertadas, selam a montagem com a ajuda de um selo elastomérico. O selo é com lábio para evitar que caia quando invertido.
Introdução de Material
Esta consulta refere-se a selos de substituição Figura 1502 com suporte de latão para as referências de união de 2 a 4 polegadas listadas. Combine cada tamanho com seu desenho original e selecione o grau de elastômero para o fluido e temperatura reais. O PTFE é uma construção termoplástica separada que requer sua própria revisão de projeto.
| Material |
Faixa de Temperatura |
Vantagem |
Deficiências |
| NBR (Nitrila, Buna-N) |
Temperatura contínua e de pico de NBR por grau aprovado
Confirmar exposição real a fluidos e temperatura
|
1. Atualmente, a borracha mais utilizada na indústria de selos
2. Equilíbrio excepcional de boas propriedades mecânicas, propriedades de desgaste e resistência química
3. Resistência à maioria dos óleos minerais e graxas
|
Não usar com fluidos de freio à base de glicol e ácidos fortes |
| HNBR |
Temperatura de HNBR por composto selecionado
Requer aprovação de fluido e equipamento
|
1. Composto à base de nitrila com resistência química aprimorada
2. Ampla faixa de temperatura
3. Material de alta resistência que resiste à extrusão, abrasão e desgaste
4. A adequação à água e vapor requer revisão de composto e exposição
5.A adequação a serviço ácido requer qualificação específica do composto
6.Comumente usado com óleos de petróleo e CO2
|
Não usar com hidrocarbonetos clorados, solventes polares ou ácidos fortes |
| FKM (Fluorocarbono) |
Temperatura de FKM por composto selecionado
Requer aprovação de fluido e equipamento
|
1. Excelente resistência a temperaturas mais altas, óleos de petróleo e gasolina
2. Ampla gama de resistência química
3. Ótima resistência ao ozônio, intempéries e envelhecimento
|
1. Característica de baixa temperatura pobre
2. Revisar H2S, aminas, água quente e vapor contra o composto FKM exato
|
| PTFE |
Temperatura de PTFE por grau e design de vedação
Revisão separada da construção termoplástica
|
1. Resistência química, resistência a vários solventes orgânicos
2. Alto desempenho de vedação
3. Antienvelhecimento
4. Resistência à temperatura de calor
|
|
Lista de todos os selos de união de martelo disponíveis
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, anel de vedação estilo Guiberson
2'' 602/1002/1502, Buna/FKM/HSN (suporte de latão/aço inoxidável)
3'' 602/1002/1502, Buna/FKM/HSN (suporte de latão/aço inoxidável)
4'' 602/1002/1502, Buna/FKM/HSN (suporte de latão/aço inoxidável)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
Selo Figura 206 de 3 polegadas; referência de tamanho por desenho de união aprovado
Selo Figura 206 de 4 polegadas; referência de tamanho por desenho de união aprovado
Detalhes do produto
Perfil da Empresa
Shanghai Qinuo Industry Co., Ltd foi estabelecida no ano de 2013 na Zona de Livre Comércio de Xangai, somos uma empresa nova e de alta tecnologiaintegrando P&D, produção e vendas. Desde a sua criação, aderimos ao conceito de "Qualidade para Sobrevivência, Inovação Compete pelo Desenvolvimento", desenvolvimento e inovação contínuos, conquistamos uma boa reputação em casa e no exterior, Qinuo tem um nome de marca "SHQN".
A Qinuo fornece serviços profissionais de design e produção de produtos de borracha, principalmente usados na indústria de petróleo e gás, automóveis, eletrodomésticos, equipamentos de máquinas, etc. Temos uma equipe profissional de produção e vendas, "Alta Qualidade, Alto Profissionalismo, Alta Eficiência" são os princípios de fazer as coisas. Sob a Shanghai Qinuo, temos
duas fábricas de propriedade integral na cidade de Nantong, a apenas uma hora de carro do Aeroporto de Pudong, Xangai ou do Porto Marítimo de Xangai para garantir a entrega rápida, temos mais de 30 máquinas de vulcanização de borracha e equipamentos relevantes, para que a Qinuo possa produzir mais de 20 tipos de anéis de borracha ou outros produtos de borracha juntos para atender às demandas de nossos clientes, nossa capacidade mensal de processamento de borracha pode chegar a 40 toneladas (cerca de 80.000 lbs) ou mais. E a Qinuo ainda está em rápido crescimento. Adotamos um sistema abrangente de gestão da qualidade baseado na ISO9001, nossos produtos são
principalmente exportados para os Estados Unidos, Canadá, Grã-Bretanha, Alemanha, Austrália
mais de 100 países espalhados pelo mundo. A Qinuo deseja sinceramente cooperar com você.Embalagem e Entrega
A Shanghai Qinuo Industry garante atualizações a qualquer momento da produção ao envio, e aceitamos embalagens personalizadas. Se você tiver algum requisito, por favor, diga-nos quando estiver livre.
Pedidos de Selos Figura 1502 com Suporte de Latão: Especifique Cada Tamanho e Anel de Suporte Separadamente
Detalhe do pedido
| Especificação a confirmar |
Tamanho nominal |
| Identifique a referência exata da união de 2, 3 ou 4 polegadas, o fabricante e o número da peça. A faixa listada não define os diâmetros dos selos ou a intercambialidade. |
Suporte de latão |
| Forneça as dimensões do anel, requisito de material, posição e detalhes de fixação ou montagem do desenho aprovado. |
Perfil do elastômero |
| Confirme a geometria do lábio, os diâmetros dos selos, a altura axial e as tolerâncias da ranhura para cada tamanho. |
Composto e dureza |
| Selecione um grau NBR, HNBR ou FKM para o fluido e serviço reais. Confirme a antiga referência 85D e a escala de teste necessária antes do fornecimento. |
Inspeção |
| Concorde com as verificações dimensionais, de material e de ajuste. As especificações completas da conexão regem as classificações de pressão e os requisitos de teste de prova. |
|
