Selos de União de Martelo Padrão e Personalizados — Seleção de Duty de Temperatura e Perfil
Um selo de união de martelo é um tipo de selo usado em conexões de tubos estilo união de martelo. As uniões de martelo são um tipo de acoplamento de conexão rápida usado para conectar duas peças de tubo. Elas são frequentemente usadas na indústria de petróleo e gás, bem como em outras indústrias onde é importante poder conectar e desconectar tubos rapidamente.
Os selos de união de martelo são feitos de uma variedade de materiais, incluindo elastômeros, metal e materiais compósitos. O desempenho da vedação depende do perfil de selo aprovado, condição da união, composto e instalação. Os selos de união de martelo estão disponíveis em uma variedade de tamanhos e estilos para acomodar diferentes tamanhos de tubos e aplicações.
Os selos de união de martelo são um componente crítico das conexões de tubos estilo união de martelo. Selecione o selo para o fabricante exato da união, figura e tamanho nominal; a classificação de pressão pertence à conexão completa.
Alguns perfis como Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. requerem um Selo de Lábio de União de Martelo ou um 'O'Ring dependendo do Tamanho da União de Martelo.

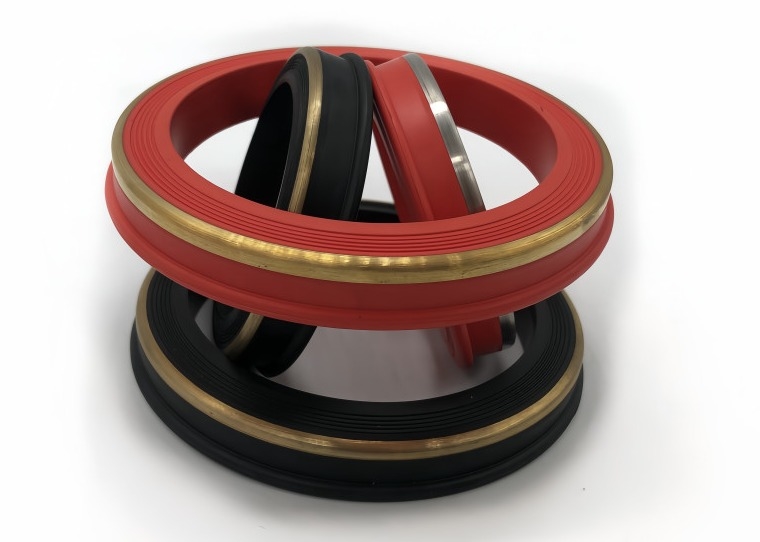

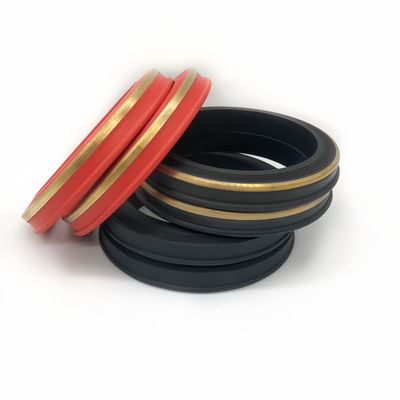

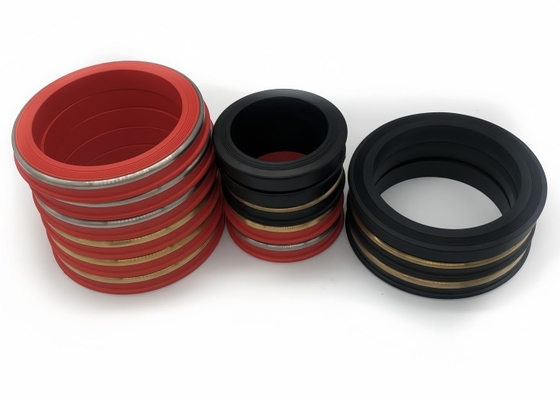

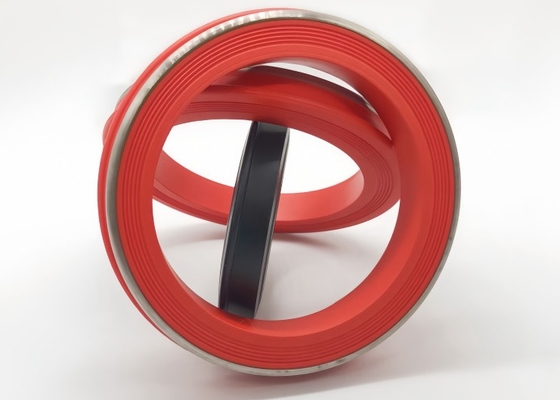

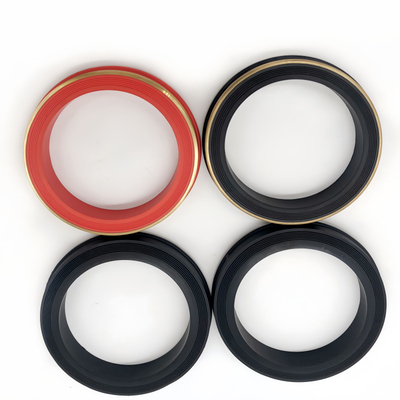

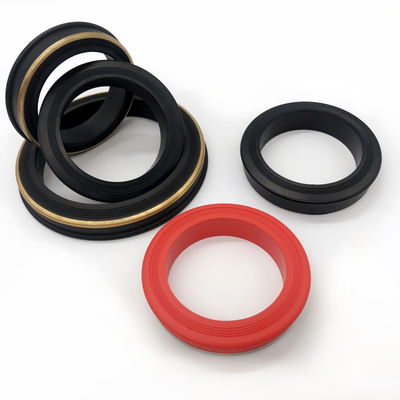

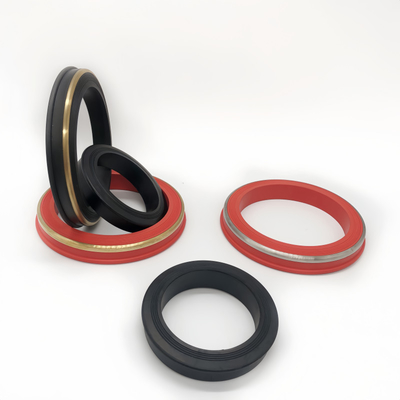

As referências de tamanho nominal da união incluem 1, 1,5, 2, 3, 4, 6 e 7 polegadas. Graus de Nitrila, FKM ou HNBR são selecionados contra o fluido e temperatura reais; o serviço de gás ácido requer qualificação específica do composto. Além dos selos de borracha moldada padrão, oferecemos estes com um anel anti-extrusão de latão ou aço inoxidável.
| Tamanho: |
1" 1,5" 2" 3" 4" 6" 7" |
| Material: |
NBR, FKM ou HNBR por composto aprovado; PTFE requer uma revisão de construção separada |
| Tipos: |
borracha/ borracha+latão de apoio/borracha+aço inoxidável de apoio |
Aqui estão alguns dos benefícios de usar selos de união de martelo:
Instalação rápida e fácil: Siga o procedimento do fabricante da união e confirme o perfil, a condição da ranhura e a assentamento do anel de suporte antes da montagem.
Ajuste de vedação: Confirme a geometria e a instalação do selo contra a união especificada; o desempenho de vazamento requer aceitação específica do equipamento.
Durável: O comportamento de desgaste e extrusão depende do grau aprovado, da geometria de suporte e das condições reais de operação.
Custo-benefício: Os selos de união de martelo são uma opção econômica para vedar conexões de tubos estilo união de martelo.
Se você está procurando uma maneira confiável e econômica de vedar conexões de tubos estilo união de martelo, então os selos de união de martelo são uma boa opção.
O que nós, Shanghai Qinuo Industry, fornecemos:
O-rings de borracha
- O-rings de borracha - O-rings de borracha série As568/O-rings de borracha padrão JB.
- O-rings de borracha encapsulados - O-rings de borracha de silicone/FKM
- O-rings de borracha com revestimento de PTFE - tipos de O-rings de borracha de cores
Selos de União de Martelo - 1" 1,5" 2'' 3" 4" 6" 7"
- Selos de união de martelo de borracha - tipo de borracha Buna/FKM/HNBR
- Selos de união de martelo de borracha com apoio de latão/aço inoxidável
Copos de limpeza
- Tipos V 4" 5,5" etc.
- Tipo TA
- Tipo MV
- Tipo NUF
- Tipo TUF
Kits de selos de borracha - embalagem ou etiqueta personalizada disponível
- Ferramenta de ajuste #10 - Com disco de ruptura
- Ferramenta de ajuste #20 - Com disco de ruptura
- Kit de Ferramenta de Ajuste Compacta AP
- Kit de Selo para Tubos de Graxa
- Kits Curtos de 3 1/2”
- Kit de Barra de Peso de 3 - 1/8"
- Kit de Cabeça de Disparo Baker #10
- Kit de Cabeça de Disparo #20
- Kits #20 BP3.SEC
- Kits #10 BP3.SEC
- Kit de Retrabalho T-BRT
- Conjunto T-1
- Kits de Retrabalho de Cabeça de Stripper GC
Peças de Componentes de Wireline:
1) Disco de Alívio de Pressão, Galvanizado ZD (aplicação: Disco de ruptura (sangrador))
2) Pino de Borracha - preto
3) Pino de Nylon - natural
4) Porca de Retenção, Aço, Galvanizado ZD (Plana, chanfrada também disponível) (aplicação: porca de retenção)
5) Plugue de Aço Rosqueado, com Corte de Torno (aplicação: plugue de porta de 5")
6) Plugue de Latão Rosqueado (aplicação: plugue de ferramenta de ajuste )
Elementos de Packer de Borracha:
Economizadores de Óleo de Borracha:
Entre em contato conosco para seleção de selo e anel de apoio:
www.unionseal.com
Selos de União para Serviço de Calor: Separe a Temperatura Contínua de Picos de Curto Prazo
| Item de duty de temperatura |
Detalhe da seleção |
| Exposição contínua |
Especifique as temperaturas normais do fluido e do selo, a duração da exposição e a formulação do fluido. Aprove o composto exato para este duty. |
| Picos transitórios |
Registre a temperatura de pico, duração, frequência e condições de resfriamento. Um pico de curto prazo não é um limite de operação contínua. |
| Seleção de perfil |
Substituições padrão exigem o fabricante original, figura e referência da peça. Selos não padrão exigem um desenho aprovado e tolerâncias de ajuste. |
| Construção |
Identifique o grau e a dureza do elastômero, além de qualquer apoio de latão ou aço inoxidável. O PTFE requer uma revisão de projeto separada e não pode compartilhar uma classificação universal de elastômero. |
| Conexão completa |
Revise os limites de pressão da união e os requisitos de inspeção para o duty de temperatura real. A exposição a gás ácido requer qualificação específica do composto. |
