Selos de União de Martelo para Serviço de Óleo Personalizados — Desenho e Seleção de Composto
Um selo de união de martelo é um tipo de selo usado em conexões de tubulação estilo união de martelo. Uniões de martelo são um tipo de acoplamento de conexão rápida usado para conectar duas peças de tubulação. Elas são frequentemente usadas na indústria de petróleo e gás, bem como em outras indústrias onde é importante poder conectar e desconectar tubulações rapidamente.
Os selos de união de martelo são feitos de uma variedade de materiais, incluindo elastômeros, metal e materiais compósitos. O desempenho da vedação depende do perfil de selo aprovado, condição da união, composto e instalação. Os selos de união de martelo estão disponíveis em uma variedade de tamanhos e estilos para acomodar diferentes tamanhos de tubulação e aplicações.
Os selos de união de martelo são um componente crítico das conexões de tubulação estilo união de martelo. Selecione o selo para o fabricante exato da união, figura e tamanho nominal; a classificação de pressão pertence à conexão completa.
Alguns perfis como Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. requerem um Selo de Lábio de União de Martelo ou um 'O'Ring dependendo do Tamanho da União de Martelo.

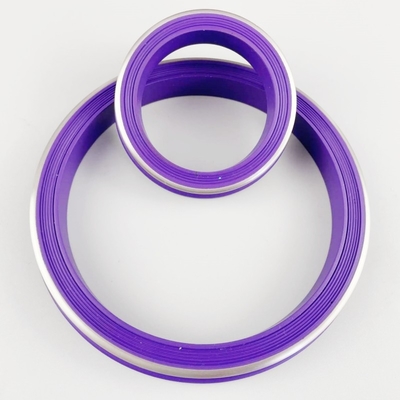

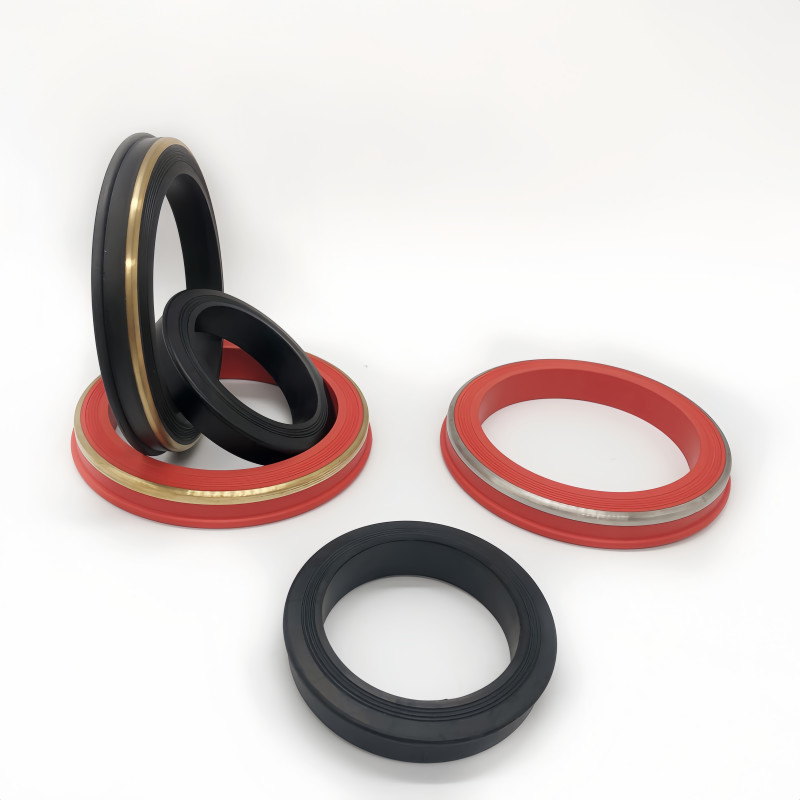

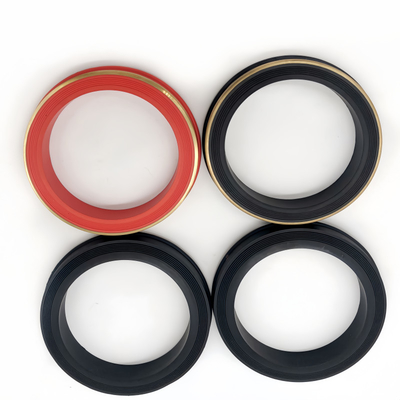

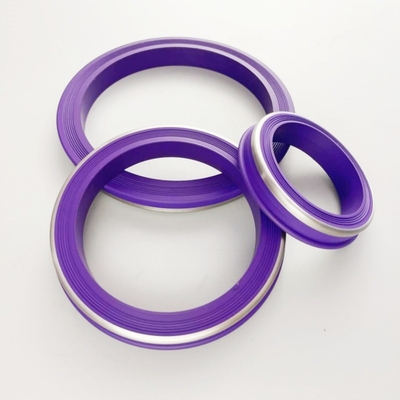

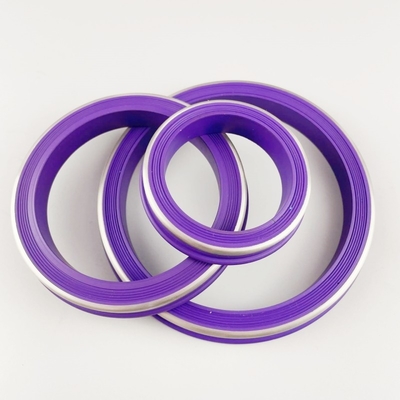

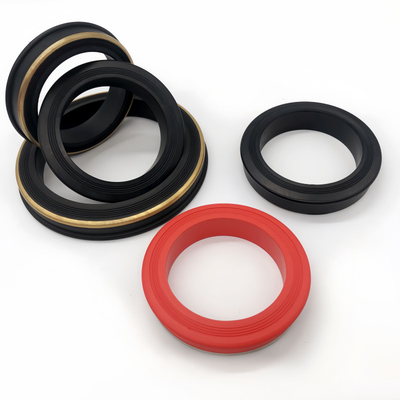

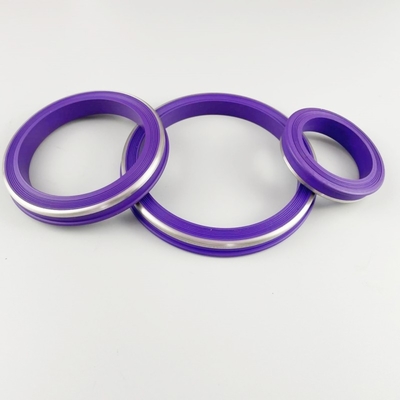

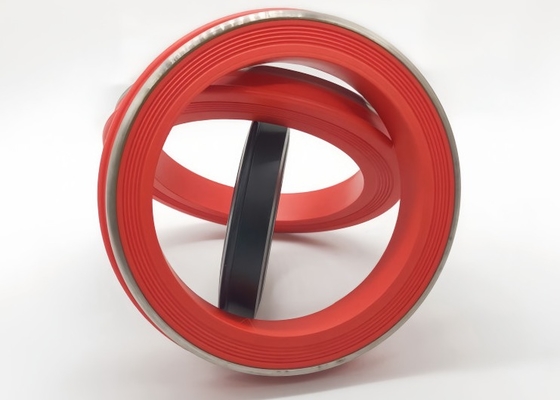

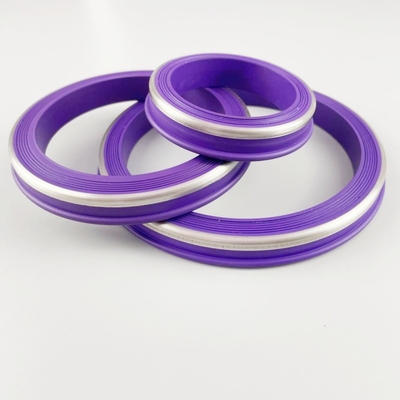

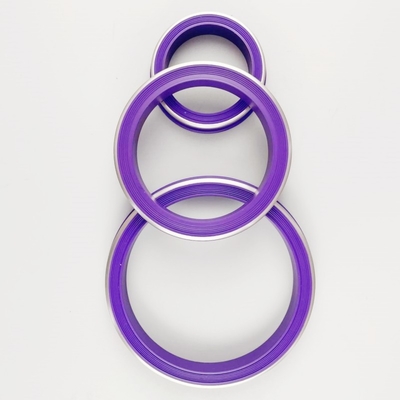

As referências de tamanho nominal da união incluem 1, 1,5, 2, 3, 4, 6 e 7 polegadas. Graus de Nitrila, FKM ou HNBR são selecionados contra o fluido e a temperatura reais; o serviço de gás ácido requer qualificação específica do composto. Além dos selos de borracha moldada padrão, oferecemos estes com um anel anti-extrusão de latão ou aço inoxidável.
| Tamanho: |
1" 1,5" 2" 3" 4" 6" 7" |
| Material: |
NBR, FKM ou HNBR por composto aprovado; PTFE requer uma revisão de construção separada |
| Tipos: |
borracha/ borracha+latão de apoio/borracha+aço inoxidável de apoio |
Aqui estão alguns dos benefícios de usar selos de união de martelo:
Instalação rápida e fácil: Siga o procedimento do fabricante da união e confirme o perfil, a condição da ranhura e a assentamento do anel de suporte antes da montagem.
Ajuste de vedação: Confirme a geometria e a instalação do selo contra a união especificada; o desempenho de vazamento requer aceitação específica do equipamento.
Durável: O comportamento de desgaste e extrusão depende do grau aprovado, da geometria de suporte e das condições operacionais reais.
Econômico: Os selos de união de martelo são uma opção econômica para vedar conexões de tubulação estilo união de martelo.
Se você está procurando uma maneira confiável e econômica de vedar conexões de tubulação estilo união de martelo, então os selos de união de martelo são uma boa opção.
O que nós, Shanghai Qinuo Industry, fornecemos:
Anéis O de Borracha
- Anéis O de Borracha - Anéis O de borracha série As568/Anéis O de borracha padrão JB.
- Anéis O de borracha encapsulados - anéis O de borracha de silicone/FKM
- Anéis O de borracha com revestimento de PTFE - tipos de anéis O de borracha coloridos
Selos de União de Martelo - 1" 1,5" 2'' 3" 4" 6" 7"
- Selos de União de Martelo de Borracha - tipo de borracha Buna/FKM/HNBR

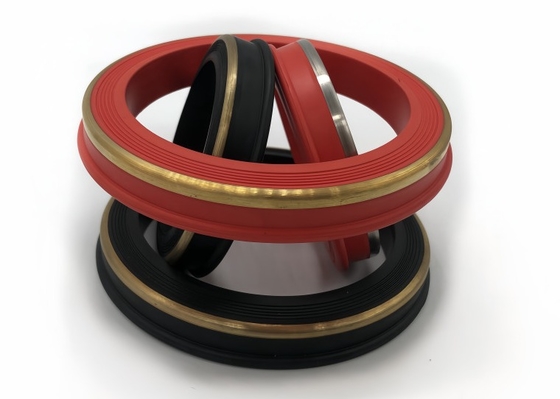

- Selos de União de Martelo de Borracha com apoio de latão/aço inoxidável
Copos de Limpeza
- Tipos V 4" 5,5" etc.
- Tipo TA
- Tipo MV
- Tipo NUF
- Tipo TUF
Kits de Selos de Borracha - embalagem ou etiqueta personalizada disponível
- Ferramenta de ajuste #10 - Com disco de ruptura
- Ferramenta de ajuste #20 - Com disco de ruptura
- Kit de Ferramenta de Ajuste Compacto AP
- Kit de Selo para Tubos de Graxa
- Kits Curtos de 3 1/2”
- Kit de Barra de Peso de 3 - 1/8"
- Kit de Cabeça de Disparo Baker #10
- Kit de Cabeça de Disparo #20
- Kits #20 BP3.SEC
- Kits #10 BP3.SEC
- Kit de reparo T-BRT
- Conjunto T-1
- Kits de Reparo de Cabeça de Stripper GC
Peças de Componentes de Wireline:
1) Disco de Alívio de Pressão, Galvanizado ZD (aplicação: Disco de ruptura (sangrador))
2) Pino de Borracha - preto
3) Pino de Nylon - natural
4) Porca de Retenção, Aço, Galvanizado ZD (Plana, chanfrada também disponível) (aplicação: porca de retenção)
5) Plugue de Aço Rosqueado, com Corte em Torno (aplicação: plugue de porta de 5")
6) Plugue de Latão Rosqueado (aplicação: plugue de ferramenta de ajuste )
Elementos de Packer de Borracha:
Economizadores de Óleo de Borracha:
Entre em contato conosco para seleção de selo e anel de apoio:
www.unionseal.com
Selos Personalizados para Serviço de Óleo: Defina o Fluido e o Desenho de Substituição Juntos
| Especificação personalizada |
Detalhe necessário |
| Exposição ao óleo |
Identifique a formulação do óleo, aditivos, teor de água e fluidos de limpeza, com temperaturas contínuas e de pico. |
| Geometria de substituição |
Forneça o fabricante da união, figura, tamanho nominal, dimensões da ranhura e desenho ou amostra do selo. Concorde com as tolerâncias antes da produção. |
| Construção do material |
Selecione um composto NBR, HNBR ou FKM para as condições declaradas. Um selo de PTFE requer sua própria geometria e revisão de suporte. |
| Suporte e dureza |
Especifique a construção apenas de borracha, com apoio de latão ou com apoio de aço inoxidável e a dureza do composto selecionado. A antiga faixa de 80-95 Shore A não é uma especificação de grau único. |
| Aceitação do pedido |
Concorde com as verificações dimensionais, de material e de ajuste. A capacidade de pressão segue a especificação completa da união; a qualificação para serviço ácido requer evidência específica do composto. |
