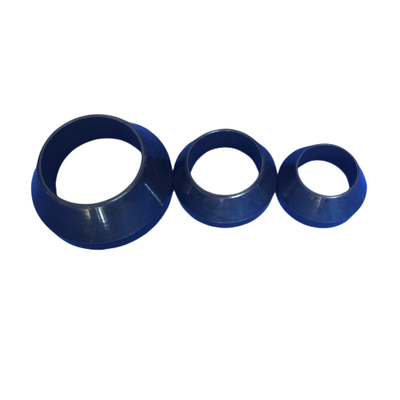

4,5" 5,5" o empacotador de borracha do óleo de 35MPa NBR HMNR colocam a extremidade média para o campo petrolífero

Copos de empanque NBR e HNBR personalizados para aplicações de 3,5, 4,5 e 5,5 polegadas

Tipos de copos de empanque padrão:

Copos de empanque com arame:Copos reforçados com arame atuam como selos direcionais. Combine a geometria do inserto, a orientação da aba e o reforço com o desenho da ferramenta e o furo real. Arranjos de copo único, duplo ou múltiplo exigem confirmação para a direção de pressão pretendida.

Copos de empanque de alta resistência:Copos de alta resistência podem usar um design de reforço de cesto duplo para movimento repetido, como lavagem de poço. Especifique a geometria do cesto, tratamento do metal, composto de borracha e detalhes de montagem; a construção precisa de sua própria classificação de montagem.

Copos de empanque totalmente em borracha:Copos totalmente em borracha não possuem reforço de arame no corpo do copo. Confirme o perfil da aba, o composto e qualquer inserto separado em relação aos requisitos de flexibilidade, exposição a fluidos e desgaste.

Copos de empanque roscados:Copos roscados conectam-se através de um inserto especificado. Forneça a forma da rosca, tamanho e engajamento. O serviço de vapor requer qualificação específica do composto; a adequação para lavagem de alta pressão não deve ser assumida.

Para aplicações nominais de 3,5, 4,5 ou 5,5 polegadas, forneça o diâmetro interno real do tubo ou revestimento e o desenho da ferramenta. Aplicações mais amplas de tubos de 1-1/4 polegadas a revestimentos de 7 polegadas e tamanhos personalizados exigem revisão de geometria separada.

Características dos copos de empanque de óleo de borracha:

1) Defina a pressão diferencial, temperatura e composição do fluido para o composto selecionado.

2) Aprove o perfil do copo, a interface de montagem e o reforço, onde utilizado.

3) Confirme as dimensões acabadas e tolerâncias para cada tamanho de aplicação nominal.

4) Um teste de pressão solicitado de 150°C (302°F) requer um dispositivo, composto e limites de aceitação acordados.

5) Especifique a faixa de carga, temperatura e tempos de permanência para qualquer requisito de 30 ciclos.

6) Copos grandes, incluindo um diâmetro solicitado de 30 polegadas, exigem revisão de fabricação e desenho.

Copos de empanque NBR e HNBR personalizados são definidos por um desenho ou amostra aprovado para a ferramenta de campo petrolífero pretendida. Designações nominais de 3,5, 4,5 e 5,5 polegadas identificam o tamanho da aplicação; cada um necessita de dimensões acabadas do copo, furo de acoplamento e requisitos de montagem antes da produção.

Fabricamos tanto Copos de Empanque com Esqueleto de Arame / Malha de Arame / Estrutura de Arame quanto Copos de Empanque de Borracha sem nenhuma malha.

A personalização baseada em desenho abrange a geometria do copo, o composto e os requisitos de reforço para a montagem especificada. Identifique a revisão da peça e se o pedido inclui insertos ou hardware de montagem. A perfurabilidade e o desempenho de isolamento zonal exigem confirmação completa da ferramenta.

Outros produtos de borracha relacionados:

Embalagem e envio:

1: Expresso: S.F., DHL, UPS, TNT, FedEx etc., para pedidos urgentes e pequenos.

2: Envio aéreo: aeroporto para aeroporto ou aeroporto para porta.

3: Envio marítimo: adequado para mercadorias a granel. Levará mais tempo do que o envio aéreo.

Exposição CIPPE de Xangai, China, 2020

Preparando um Desenho de Copo de Empanque Personalizado

Mostre os diâmetros externos e internos acabados, altura total, perfil da aba de trabalho e características de montagem com tolerâncias. Inclua detalhes de reforço ou inserto e indique a direção da pressão e a orientação instalada.

Ao usar uma amostra original, indique se está nova ou usada. Forneça o furo de acoplamento e os detalhes da ferramenta e identifique desgaste ou deformação; as medições da amostra não devem substituir automaticamente as dimensões do projeto original.

Inclua a quantidade necessária, composto, dureza, composição do fluido e o envelope de pressão-temperatura. Uma exposição solicitada de 220°C requer qualificação do composto e da montagem. Concorde com a aprovação da amostra, dimensões de inspeção e documentação de teste antes da produção.

Bem-vindo a entrar em contato conosco para mais informações sobre os empanques de óleo de borracha.
