Anéis de Vedação para União de Martelo NBR para Consultas de Conexão de 1, 2, 3, 4 e 5 Polegadas
Aplicação:

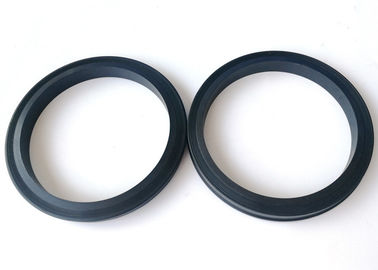

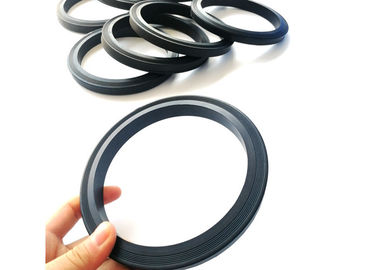

Anéis de vedação de martelo de nitrila NBR são elementos de vedação de reposição para conexões de mangueira e tubulação compatíveis usadas em equipamentos de perfuração de petróleo. Especifique o tamanho nominal da conexão, a figura da união e o desenho original do selo para que cada anel corresponda à sua ranhura pretendida.
Descrição do Produto
Uma união de martelo compreende uma extremidade rosqueada, uma extremidade de porca e uma porca de martelo que, quando apertada, comprime um conjunto de vedação composto, evitando assim vazamentos. O conjunto de vedação compreende um inserto metálico de tamanho para passar na ranhura de vedação de uniões de martelo convencionais e uma pequena vedação atuando entre o inserto, a extremidade rosqueada e a extremidade da porca. A pequena vedação é convenientemente um O-ring ou um Selo de União de Martelo (Selo Lábio) e é de um tamanho que é comprimido quando o conjunto de vedação é inserido na extremidade rosqueada da união de martelo.
A união de martelo é a conexão metálica completa; o anel de vedação é seu elemento de vedação substituível. Referências de figuras, incluindo 602, 1002, 1502, 2002 e 2202, requerem seu próprio desenho do fabricante e confirmação da ranhura. Os anéis de vedação não devem ser considerados intercambiáveis entre figuras.
Tamanho disponível : 1", 2", 3", 4" e 5"
Material:
NBR (nitrila/Buna-N) é o foco do material desta listagem. Especifique o composto exato e a dureza Shore A para cada tamanho. HNBR e FKM são opções de elastômero separadas; PTFE é uma opção termoplástica separada e requer sua própria revisão de projeto.
Shanghai Qinuo Industry produziu uma linha completa de Selos de União de Martelo.
Para consultas de substituição da Figura 1502, combine o perfil do selo e qualquer anel de suporte de latão ou aço inoxidável com o desenho da conexão original. A pressão de trabalho e os requisitos de teste de prova pertencem ao conjunto completo da união; confirme a classificação do fabricante, as condições de serviço e os registros de teste aplicáveis. Um material de selo ou tamanho nominal por si só não estabelece uma classificação de pressão.
Todos os Selos de União de Martelo disponíveis listam :
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, anel de vedação estilo Guiberson
2'' 602/1002/1502, Buna/FKM/HSN(Suporte de latão/aço inoxidável)
3'' 602/1002/1502, Buna/FKM/HSN(Suporte de latão/aço inoxidável)
4'' 602/1002/1502, Buna/FKM/HSN(Suporte de latão/aço inoxidável)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Outros produtos de borracha relativos para uso em perfuração de petróleo:
Embalagem e envio:
1: Expresso: S.F. , DHL, UPS, TNT, FedEx etc., para pedidos urgentes e pequenos.
2: Transporte aéreo: aeroporto para aeroporto ou aeroporto para porta.
3: Transporte marítimo: adequado para mercadorias a granel. Levará mais tempo do que o transporte aéreo.
Nossa empresa
Shanghai Qinuo Industry Co. Ltd
foi estabelecida em 2003, é uma empresa nova e de alta tecnologia que integra P&D, produção e vendas. Desde a sua criação, aderimos ao conceito de "Qualidade para Sobrevivência, Inovação Compete pelo Desenvolvimento", desenvolvimento e inovação contínuos, conquistamos uma boa reputação em casa e no exterior.
Nossa empresa fornece serviços profissionais de design e produção de peças plásticas, peças de borracha e peças usinadas, produtos usados principalmente em automóveis, eletrodomésticos, equipamentos de maquinaria e indústria de petróleo e outros campos. Temos uma equipe profissional de produção e vendas, "Alta Qualidade, Alto Profissionalismo, Alta Eficiência" são os princípios de fazer as coisas.
Temos duas fábricas, mais de 30 máquinas de moldagem por injeção, máquinas de moldagem e tornos CNC. Nossa empresa está localizada na Nova Área de Pudong, Xangai. Ambiente elegante, transporte conveniente, apenas 30 minutos de nossa empresa até o Aeroporto de Pudong.
Adotamos um sistema abrangente de gestão da qualidade, a documentação de conformidade de materiais é revisada em relação aos requisitos especificados do produto e do pedido, nossos produtos são exportados principalmente para os Estados Unidos, Canadá, Grã-Bretanha, Alemanha, Finlândia, Nova Zelândia, Austrália e outros países e regiões.
As etapas da produção:
www.unionseal.com
Bem-vindo a entrar em contato conosco para mais informações.
Pedidos de Tamanho de Selo de União NBR: Liste Cada Conexão e Desenho do Selo Separadamente

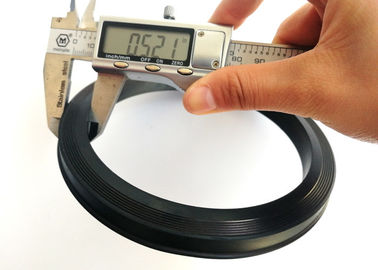

Para um pedido misto cobrindo conexões nominais de 1, 2, 3, 4 e 5 polegadas, liste uma linha por figura de união, tamanho e número da peça do selo. Inclua diâmetro interno, diâmetro externo, dimensões da seção e quantidade. Confirme o desenho para uma consulta de 5 polegadas em vez de dimensionar a partir de um selo menor.
Separe anéis de borracha simples de construções com suporte de latão e aço inoxidável. Identifique o material de suporte e a geometria no desenho. Um selo lábio, um O-ring e um conjunto de vedação composto são construções diferentes e devem corresponder à ranhura original.
Forneça a formulação do óleo ou fluido de perfuração, aditivos, temperatura de operação, ciclo de pressão e requisitos de armazenamento para revisão do composto NBR. A cor preta e uma faixa de dureza não estabelecem compatibilidade com óleo, adequação para serviço ácido ou a classificação final da conexão. Solicite critérios de aceitação dimensional e de material com a cotação.
