Substituição de Vedação de União de Martelo — Seleção de Ranhura de Acoplamento e Suporte
Uma vedação de substituição deve corresponder à figura da união, ao tamanho nominal da conexão e à ranhura real da vedação. Forneça o fabricante do hardware ou o desenho, as dimensões da vedação removida e o material especificado para que o perfil da borda e qualquer suporte metálico possam ser verificados juntos.
O hardware da união de martelo e a vedação substituível são peças distintas. Referências às figuras 602, 1002, 1502, 2002 ou 2202 exigem revisão dimensional específica da figura; um tamanho de tubo nominal compartilhado não estabelece a intercambialidade da vedação.
Tamanho disponível : 1", 2", 3", 4" e 5"
Material: Especifique NBR, HNBR ou outro composto necessário com dureza Shore A nominal e tolerância. Para uma versão com suporte de latão ou aço inoxidável, inclua a geometria e o material do suporte. Confirme a designação do composto e a dureza no desenho do pedido.
| Tamanho disponível: |
1" 2" 3" 4" 5" |
| Material disponível |
NBR ou HNBR por composto especificado; outros materiais requerem confirmação
|
| Requisitos de pressão de montagem |
Forneça os requisitos de pressão de trabalho/teste da união e a documentação de montagem de suporte; nenhuma classificação de vedação independente é estabelecida aqui.
|
Aplicação: As vedações de substituição são usadas em hardware de união compatível em linhas de fluxo de mangueira ou tubo. Forneça o fluido, a temperatura e o ciclo de pressão com o desenho da ranhura antes de selecionar a vedação e o arranjo de suporte.
Confirme a figura da união encomendada, o tamanho da conexão e o estilo da vedação:
– O-Rings.

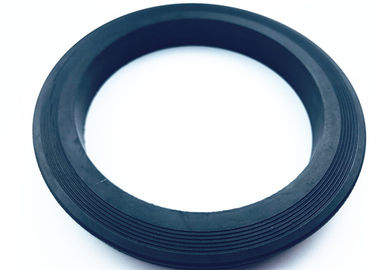

– Anéis de Vedação de Borda.
– Anéis de Vedação com Suporte de Latão.
– Anéis de Vedação com Suporte de Aço Inoxidável.
Especifique o perfil da vedação e a construção do suporte para a montagem específica da união.
Para uma consulta da Figura 1502, forneça o tamanho exato do hardware, o fabricante ou o desenho e os requisitos de trabalho/teste aplicáveis. As referências legadas de 15.000 PSI de trabalho e 22.500 PSI de teste são requisitos de montagem a serem verificados, não uma classificação autônoma ou uma reivindicação de teste concluída para esta vedação de substituição.
Opções de Vedação de União de Martelo — confirme a figura, o material e as dimensões antes de encomendar:
ANEL DE VEDAÇÃO DE BORDA DE UNIÃO DE MARTELO DE 1" , BUNA
ANEL DE VEDAÇÃO DE BORDA DE UNIÃO DE MARTELO DE 1-1/2" , BUNA
ANEL DE VEDAÇÃO DE BORDA DE UNIÃO DE MARTELO DE 2" , BUNA
ANEL DE VEDAÇÃO DE BORDA DE UNIÃO DE MARTELO DE 3" , BUNA
anel de vedação de borda de união de martelo de 1" — composto a ser especificado
anel de vedação de borda de união de martelo de 1-1/2" — composto a ser especificado
anel de vedação de borda de união de martelo de 2" — composto a ser especificado
anel de vedação de borda de união de martelo de 3" — composto a ser especificado
ANEL DE VEDAÇÃO DE UNIÃO DE MARTELO DE 2" , BUNA COM SUPORTE DE LATÃO
ANEL DE VEDAÇÃO DE UNIÃO DE MARTELO DE 3" , BUNA COM SUPORTE DE LATÃO
ANEL DE VEDAÇÃO DE UNIÃO DE MARTELO DE 4" , BUNA COM SUPORTE DE LATÃO
anel de vedação de união de martelo com suporte de latão de 2" — composto de borracha a ser especificado
anel de vedação de união de martelo com suporte de latão de 3" — composto de borracha a ser especificado
anel de vedação de união de martelo com suporte de latão de 4" — composto de borracha a ser especificado
ANEL DE VEDAÇÃO DE UNIÃO DE MARTELO DE 2" , BUNA COM SUPORTE DE AÇO INOXIDÁVEL
ANEL DE VEDAÇÃO DE UNIÃO DE MARTELO DE 3" , BUNA COM SUPORTE DE AÇO INOXIDÁVEL
ANEL DE VEDAÇÃO DE UNIÃO DE MARTELO DE 4" , BUNA COM SUPORTE DE AÇO INOXIDÁVEL
Outros produtos de borracha relativos para uso em perfuração de petróleo:
A Shanghai Qinuo Industry Co. Ltd lida com consultas de componentes industriais de borracha, plástico e usinados. Envie o desenho ou amostra e as condições operacionais para revisão de especificações.
Para substituições de vedação de união, registre as dimensões da borda, a espessura do suporte e o ajuste na ranhura de acoplamento. Uma amostra danificada pode estar deformada; compare-a com o desenho aprovado do hardware.
Para pedidos repetidos, mantenha a figura da união aprovada, a revisão do desenho da vedação, o composto e o material do suporte. Confirme as substituições propostas em relação à especificação completa da montagem.
Nosso sistema de gestão de qualidade é certificado ISO 9001. Especifique a inspeção necessária e a documentação de material com a consulta; testes de pressão e qualquer conformidade regulatória precisam de evidências específicas do pedido.
Embalagem e envio:
1: Envio expresso — solicite uma cotação com base no destino, tamanho da embalagem e urgência.
2: Envio aéreo — especifique o aeroporto de destino ou o endereço de entrega para cotação.
3: Envio marítimo — especifique o porto de destino e a quantidade de envio para cotação.
